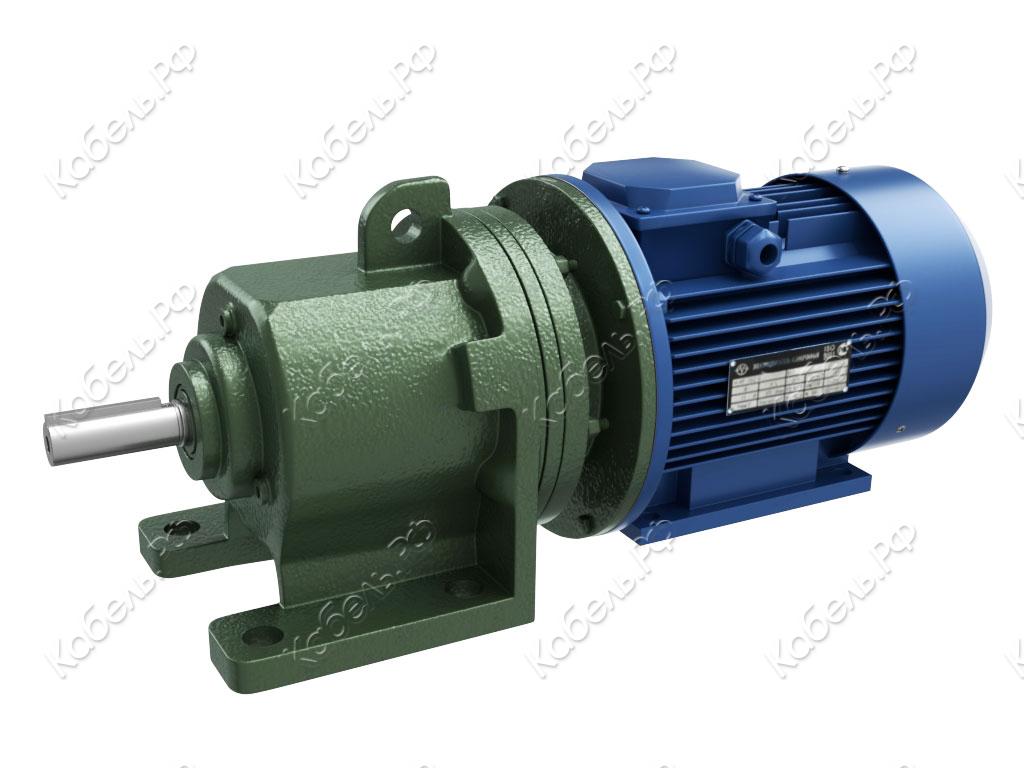

Планетарный мотор-редуктор 3МП-50-18-1,5-G110-Ц-У3 — это универсальный, компактный и надежный агрегат, объединяющий в моноблоке трехступенчатый планетарный редуктор и асинхронный электродвигатель. Конструкция разработана для передачи высокого крутящего момента при значительном снижении частоты вращения. Модель отличается высокой надежностью, компактностью и эффективностью, что делает ее востребованным решением для стационарных приводов в горнодобывающей, строительной, металлургической промышленности, а также для конвейерных систем, смесителей и другого тяжелого промышленного оборудования.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Трехступенчатый планетарный мотор-редуктор общепромышленного исполнения с фланцевым креплением. |
| Маркировка (расшифровка) | 3МП-50-18-1,5-G110-Ц-У3: • 3МП – Тип и серия: «3» – количество ступеней редуктора, «МП» – Мотор-Редуктор Планетарный (общепромышленная серия, возможно, соответствует серии МПО). • 50 – Номинальный крутящий момент на выходном валу: 50 кН·м (50000 Н·м). Ключевая характеристика, определяющая мощность агрегата. • 18 – Передаточное число: i = 18. • 1,5 – Мощность электродвигателя: 1,5 кВт. • G110 – Исполнение выходного вала: Буквенно-цифровой код, определяющий тип и размер выходного вала. «G» может обозначать исполнение с цилиндрическим хвостовиком, 110 – вероятно, диаметр вала в мм или код конструкции. • Ц – Вариант сборки или тип крепления: «Ц» может указывать на наличие цилиндрического хвостовика выходного вала или на определенное расположение мотор-редуктора (например, горизонтальное). • У3 – Климатическое исполнение и категория размещения: У3 – для эксплуатации в умеренном климате (У) на открытом воздухе или в неотапливаемых помещениях (категория 3). |
| Назначение и особенности | • Привод для тяжелых механизмов: Предназначен для работы в составе стационарных приводов, требующих высокого выходного момента при относительно низкой мощности двигателя за счет большого передаточного числа. • Компактная мощная конструкция: Планетарная схема обеспечивает высокую плотность момента и компактные размеры по сравнению с редукторами других типов аналогичной мощности. • Надежность и долговечность: Рассчитан на длительную непрерывную работу в составе промышленного оборудования. • Универсальность: Стандартизированное исполнение позволяет применять его в различных отраслях. • Простота монтажа: Агрегат поставляется в сборе, готовым к установке и подключению. |
| Ключевые технические параметры (ориентировочные) | • Номинальный выходной момент (M2N): 50 кН·м (50 000 Н·м). • Передаточное число (i): 18. • Мощность электродвигателя (P1): 1,5 кВт. • Скорость выходного вала (n2): При скорости двигателя ~1500 об/мин: ~83 об/мин. • Частота вращения входного вала (n1): Синхронная скорость двигателя (обычно 1500 об/мин при 50 Гц). • КПД агрегата: Ориентировочно 0.90 – 0.94. • Класс защиты двигателя (IP): Не ниже IP54. • Способ смазки: Комбинированный (редуктор – разбрызгивание/окунание, подшипники двигателя – консистентная смазка). |
