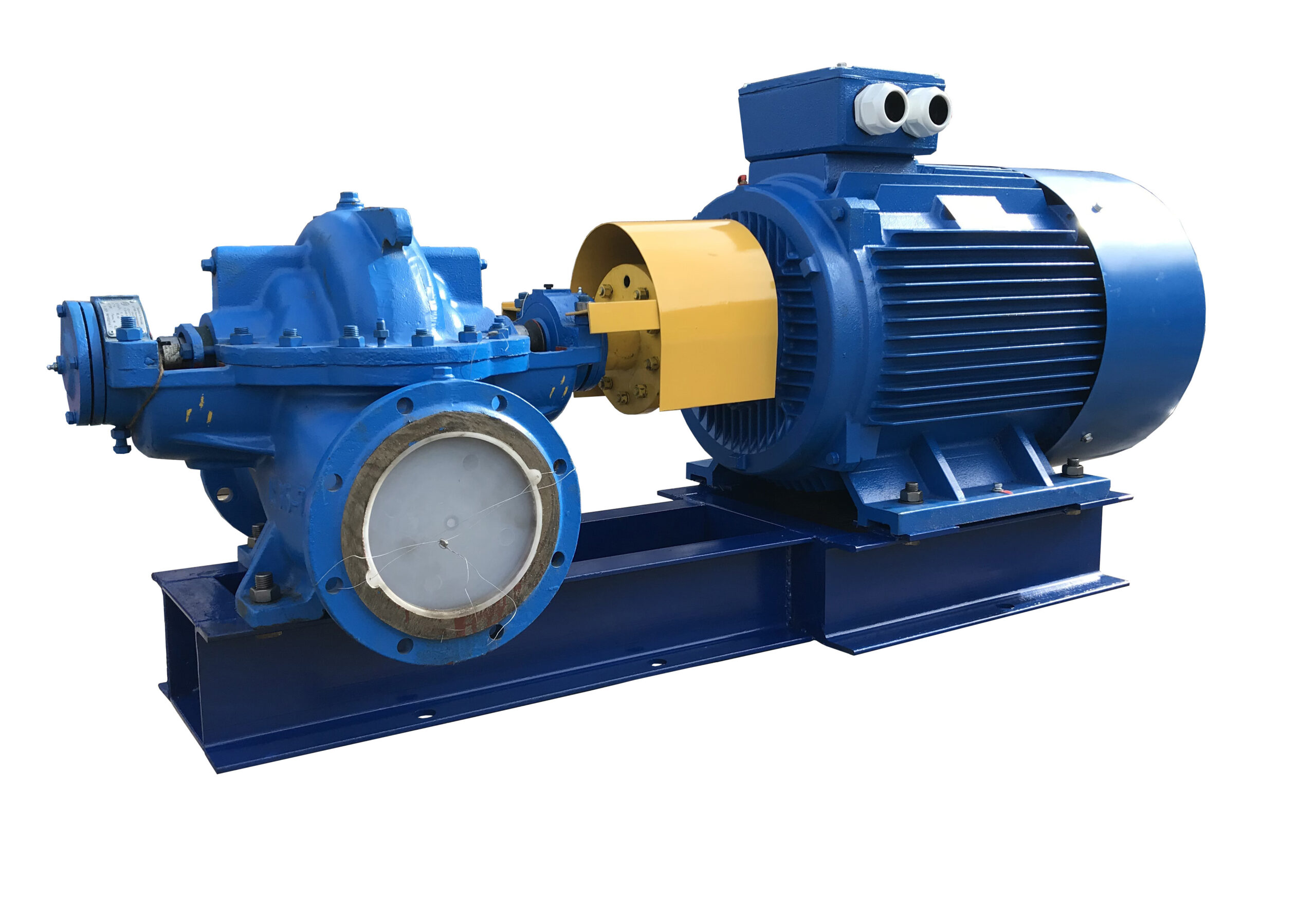

Насосный агрегат 1Д315-71(А) — это мощный горизонтальный центробежный насос двустороннего входа (тип «Д»), укомплектованный электродвигателем 90 кВт. Предназначен для перекачивания больших объемов чистой воды (кроме морской) и жидкостей, сходных с водой по свойствам, в магистральных системах водоснабжения, ирригации, пожаротушения, промышленных циркуляционных контурах и насосных станциях. Агрегат отличается высокой производительностью, надежностью и способностью к длительной непрерывной работе.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Насосный агрегат: центробежный насос горизонтальный с двусторонним подводом (тип «Д») в сборе с электродвигателем на общей плите. |
| Марка насоса и исполнение | 1Д315-71(А) (расшифровка по ГОСТ/ТУ): • 1 — порядковый номер модификации. • Д — тип насоса (двустороннего входа). • 315 — номинальная подача, 315 м³/ч. • 71 — номинальный напор, 71 м водяного столба. • (А) — модификация (возможно, с улучшенными кавитационными качествами или из других материалов). |
| Тип привода | Прямой привод от асинхронного электродвигателя через упругую муфту. |
| Характеристики насоса (номинальные) | • Подача (Q): 315 м³/ч (≈87,5 л/с). Рабочий диапазон: ~200-380 м³/ч. • Напор (H): 71 м водяного столба. • Частота вращения: 1450 об/мин (синхронная, 4-полюсный двигатель). • Мощность на валу насоса: ~75-80 кВт. |
| Электродвигатель | • Номинальная мощность: 90 кВт (выбран с запасом). • Напряжение: 380 В, 3 фазы, 50 Гц (возможно исполнение на 6/10 кВ). • Синхронная частота вращения: 1500 об/мин (фактическая ~1450 об/мин). • Степень защиты: IP54 или IP55 (пылевлагозащищенный). • Класс изоляции: F или H. • Способ охлаждения: IC 041 (самовентиляция). |
| Присоединительные размеры | Фланцевые (ГОСТ 12815-80): • Всасывающий патрубок: DN 250 (условный проход 250 мм). • Нагнетательный патрубок: DN 200 (условный проход 200 мм). |
| Рабочая среда | Чистая вода (техническая, питьевая) температурой от +1°C до +85°C, без абразивных включений. Не для морской воды. |
| Материалы проточной части | • Корпус насоса: Серый чугун СЧ20/СЧ25 или сталь. • Рабочее колесо: Чугун повышенной износостойкости или легированная сталь. • Вал: Углеродистая сталь 45 или 40Х. • Уплотнение вала: Сальниковое уплотнение с мягкой набивкой (типа АПР) или торцевое уплотнение (по заказу). |
| КПД насоса | Высокий, порядка 80-84% в рабочей точке. |
| Масса агрегата | Около 1200-1500 кг (в сборе). |
