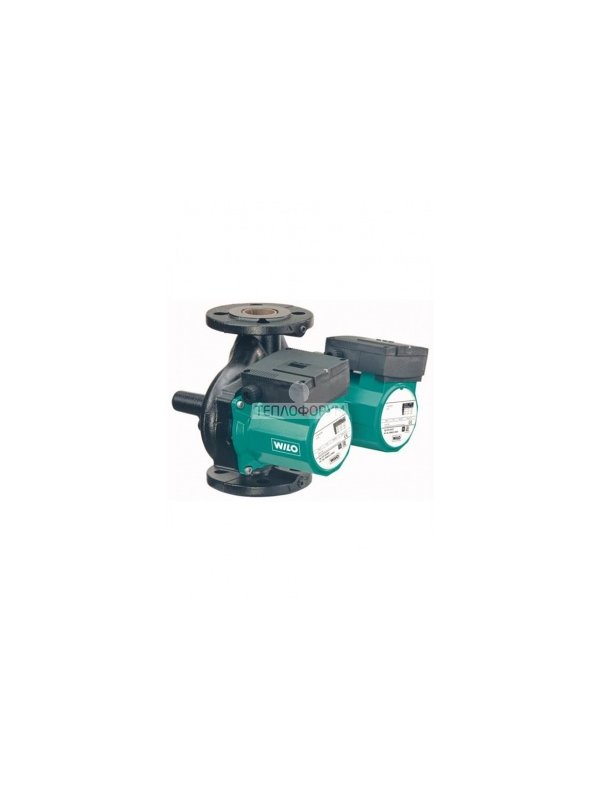

Циркуляционный насос Wilo TOP-SD 50/7 EM — это надежное и производительное решение фланцевого типа с «мокрым» ротором, предназначенное для систем отопления, вентиляции и кондиционирования в коммерческих зданиях, многоквартирных домах и на промышленных объектах. Модель с фланцевым присоединением DN 50 обеспечивает высокую пропускную способность и создает необходимый напор для циркуляции больших объемов теплоносителя в разветвленных системах. Оснащен трехступенчатой ручной регулировкой скорости, что позволяет гибко настраивать работу под сезонные и суточные изменения нагрузки. Насос отличается прочной чугунной конструкцией, длительным сроком службы и способностью работать в системах с давлением до 10 бар.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Циркуляционный насос с «мокрым» ротором, горизонтального исполнения, с фланцевым присоединением. |
| Модель и маркировка | WILO TOP-SD 50/7 EM PN6/10 (2165557/2080081): • TOP-SD – Серия фланцевых циркуляционных насосов Wilo. • 50 – Присоединительный размер (условный проход, фланец DN 50). • 7 – Максимальный напор в метрах водяного столба (7 м). • EM – Исполнение с однофазным (E) электродвигателем с ручным (M) переключением скоростей. • PN6/10 – Номинальное/максимальное давление: рабочее 6 бар, испытательное 10 бар. • 2165557 / 2080081 – Каталожные номера производителя (могут обозначать разные периоды производства или комплектации). |
| Исполнение и конструкция | • Корпус: Литая чугунная улитка с фланцами по ГОСТ/ДИН (PN10). • Рабочее колесо: Прочный, износостойкий технополимер. • Ротор: «Мокрый» тип, смазываемый и охлаждаемый перекачиваемой средой. Подшипники скольжения из керамики/графита. • Управление: Ручной переключатель на три фиксированные скорости (I, II, III), расположенный в клеммной коробке. • Клеммная коробка: Вращающаяся для удобства подключения кабеля. • Двигатель: Однофазный, асинхронный, с конденсаторным пуском и тепловой защитой. |
| Основное назначение | Циркуляция больших объемов жидкости в закрытых системах: • Централизованные системы отопления многоквартирных домов, административных зданий. • Системы вентиляции и кондиционирования (чиллеры, фанкойлы, приточные установки). • Промышленные циркуляционные контуры охлаждения и нагрева. • Крупные системы ГВС и рециркуляции в гостиницах, больницах, спорткомплексах. |
| Номинальные параметры | • Максимальная производительность (Q): До ~40 – 50 м³/ч (на скорости III). • Максимальный напор (H): До 7 м вод. ст. (0.7 бар) на скорости III. • Кривые насоса: Раздельные характеристики для трех скоростей. |
| Режимы работы (скорости) | Три фиксированные скорости, переключаемые вручную: • Скорость I: Минимальные производительность и энергопотребление, тихий режим для минимальной нагрузки. • Скорость II: Средний, наиболее часто используемый рабочий режим. • Скорость III: Максимальная производительность и напор для пиковых нагрузок или систем с высоким гидравлическим сопротивлением. |
| Электропитание и потребление | • Напряжение/частота: 1~230 В, 50 Гц. • Потребляемая мощность: Ориентировочно от 60 до 250 Вт (в зависимости от скорости и рабочей точки). • Ток потребления: ~0.3 – 1.2 А. • Класс энергоэффективности: IE3 (высокий). • Степень защиты: IP55 (защита от пыли и струй воды). • Подключение: Через клеммную коробку (требуется внешний кабель). |
| Присоединение | Фланцевое, DN 50 (условный проход 50 мм). Фланцы соответствуют PN10/16. Стандартное межфланцевое расстояние. |
| Рабочая среда и условия | • Теплоноситель: Вода, водогликолевые смеси (до 50%, pH 6.5-8.5). • Температура среды: От -10°C до +110°C (максимальная +110°C кратковременно). • Макс. рабочее давление: 10 бар (PN10). • Плотность среды: Макс. 1.1 кг/дм³. |
| Материалы ключевых деталей | • Корпус, фланцы: Чугун GG-25. • Рабочее колесо: Полифениленсульфид (PPS), армированный стекловолокном. • Вал ротора: Нержавеющая сталь. • Уплотнения: EPDM, графит, керамика. |
