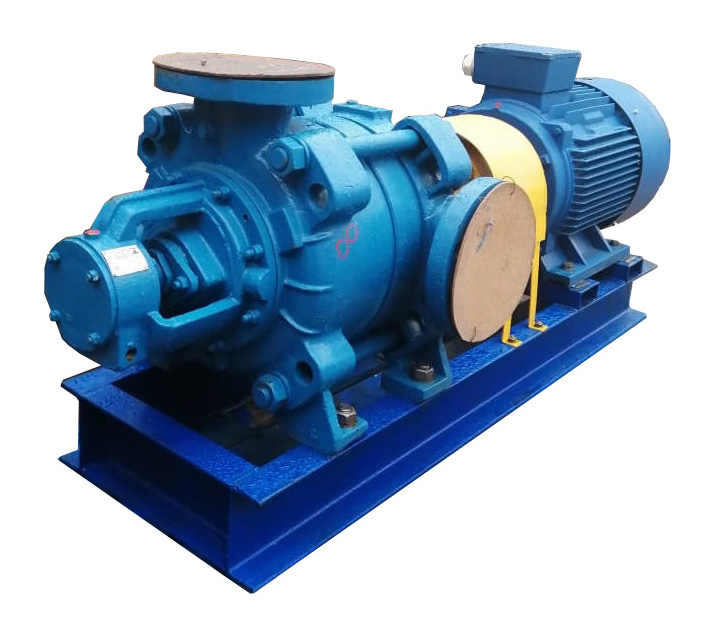

Насос ЦНС 180-128 — это мощный многоступенчатый секционный центробежный насос горизонтального типа, предназначенный для перекачивания чистой воды (кроме морской) с температурой до +105°C в системах водоснабжения, повышения давления, циркуляции на тепловых электростанциях, в котельных и промышленных установках. Модель с номинальным расходом 180 м³/ч и напором 128 м (на одну ступень) характеризуется высокой энергоэффективностью, надежностью и способностью создавать значительное давление за счет сборной секционной конструкции.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Горизонтальный многоступенчатый секционный центробежный насос. |
| Марка насоса | ЦНС 180-128 (расшифровка по ГОСТ 10407-87 и ТУ): • ЦНС — Центробежный Насос Секционный. • 180 — номинальная подача (производительность), 180 м³/ч. • 128 — номинальный напор, развиваемый одной ступенью, 128 м водяного столба. |
| Количество ступеней | Определяется требуемым общим напором. Конкретное количество ступеней (от 2 до 10 и более) указывается в полном обозначении при заказе (например, ЦНС 180-128х5 для 5 ступеней). |
| Тип привода | Привод от асинхронного электродвигателя через упругую муфту. |
| Характеристики насоса (номинальные) | • Подача (Q): 180 м³/ч (50 л/с). Рабочий диапазон: ~120-220 м³/ч. • Напор на одну ступень (H₁): 128 м. • Общий напор (H): = H₁ × количество ступеней. Например, при 3 ступенях — 384 м. • Частота вращения: 2950 об/мин (синхронная, 2-полюсный двигатель). • Мощность на валу: ~110-130 кВт (для 3-5 ступеней). |
| Электродвигатель | Подбирается отдельно. Требуемая мощность: 160-250 кВт, 3000 об/мин, 380/6000 В, 3 фазы, 50 Гц. |
| Присоединительные размеры | Фланцевые (ГОСТ 12815-80): • Всасывающий патрубок: DN 200 (условный проход 200 мм). • Нагнетательный патрубок: DN 150 (условный проход 150 мм). |
| Рабочая среда | Чистая вода (техническая, питательная, сетевая) с температурой от +1°C до +105°C, без абразивных и волокнистых включений. |
| Материалы проточной части | • Корпусные секции, крышки: Углеродистая сталь 25Л или легированная. • Рабочие колеса: Сталь 20Х13 или аналогичная нержавеющая. • Вал: Сталь 40Х или 2Х13. • Уплотнение вала: Сальниковое уплотнение с мягкой набивкой и подводом уплотнительной воды или торцевое уплотнение. |
| КПД насоса | Высокий, порядка 78-82% в рабочей точке. |
| Конструктивная особенность | Секционная конструкция: насос состоит из концевых частей (всасывающей и нагнетательной) и набора одинаковых рабочих секций, что позволяет гибко набирать требуемый напор. |
