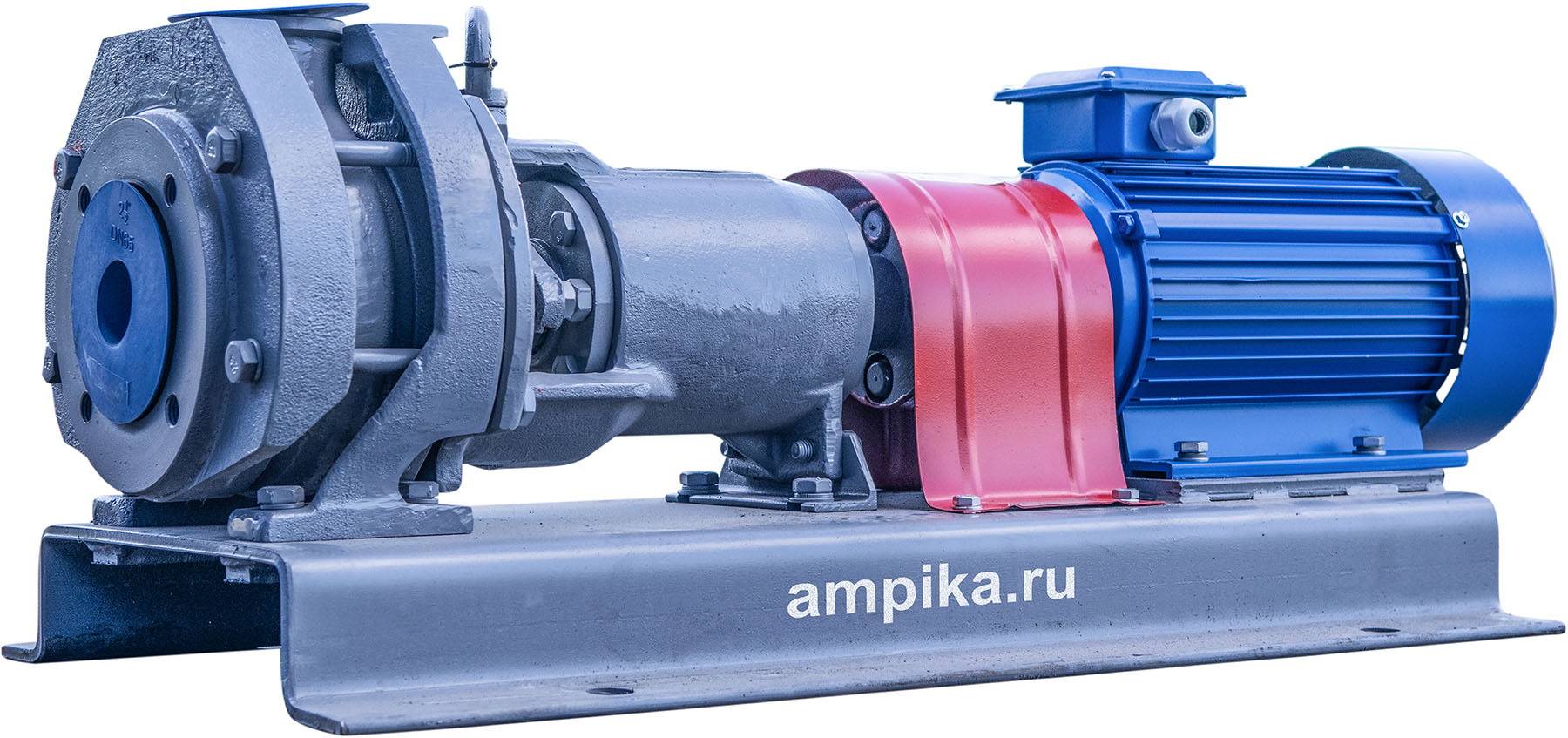

Насос Х65-50-125-Е-СД — это горизонтальный консольный центробежный насос с односторонним подводом жидкости, предназначенный для перекачивания чистой воды и нейтральных жидкостей, сходных с водой по свойствам. Модель оснащена двойным сальниковым уплотнением (СД) для повышенной надежности и предотвращения протечек в ответственных системах. Насос отличается высокой эффективностью, ремонтопригодностью и предназначен для работы в системах водоснабжения, ирригации, пожаротушения и промышленных циркуляционных контурах.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Горизонтальный консольный центробежный насос (тип «Х» по ГОСТ/ТУ). |
| Марка насоса | Х65-50-125-Е-СД (расшифровка по ГОСТ 22247-96): • Х — тип насоса (консольный моноблочный или на отдельной стойке). • 65 — частота вращения, деленная на 10 (065 = 650 об/мин? Требует уточнения, обычно для данной модели 2900 об/мин). • 50 — диаметр выходного патрубка в мм (DN50). • 125 — коэффициент быстроходности, деленный на 10 (ns ≈ 125). • Е — порядковый номер модификации рабочего колеса. • СД — двойное сальниковое уплотнение (исполнение уплотнения вала). |
| Тип привода | Привод от асинхронного электродвигателя через соединительную муфту. |
| Характеристики насоса (номинальные) | • Подача (Q): ~25 м³/ч (ориентировочно, 6,9 л/с). • Напор (H): ~20 м водяного столба. • Частота вращения: 2900 об/мин (2-полюсный двигатель, стандартно). • Мощность на валу: ~2,2 кВт. |
| Электродвигатель | Подбирается отдельно, ориентировочно 3,0 – 4,0 кВт, 3000 об/мин, 380 В, 3 фазы, 50 Гц. |
| Присоединительные размеры | Фланцевые (ГОСТ 12815-80): • Всасывающий патрубок: DN 65 (условный проход 65 мм). • Нагнетательный патрубок: DN 50 (условный проход 50 мм). |
| Рабочая среда | Чистая вода (техническая, питьевая) температурой от 0°C до +85°C, без абразивных и волокнистых включений. |
| Материалы проточной части | • Корпус насоса: Серый чугун СЧ20. • Рабочее колесо: Чугун СЧ20 или СЧ25. • Вал: Сталь 45. |
| Уплотнение вала (ключевая особенность) | Двойное сальниковое уплотнение (СД). Представляет собой две независимые сальниковые камеры, что значительно повышает надежность: • Обеспечивает резервирование на случай износа одной набивки. • Позволяет организовать подвод дренажа или контрольную камеру для обнаружения протечек. • Требует подвода чистой уплотнительной воды для охлаждения и смазки. |
| КПД насоса | ~68-75% в рабочей точке. |
