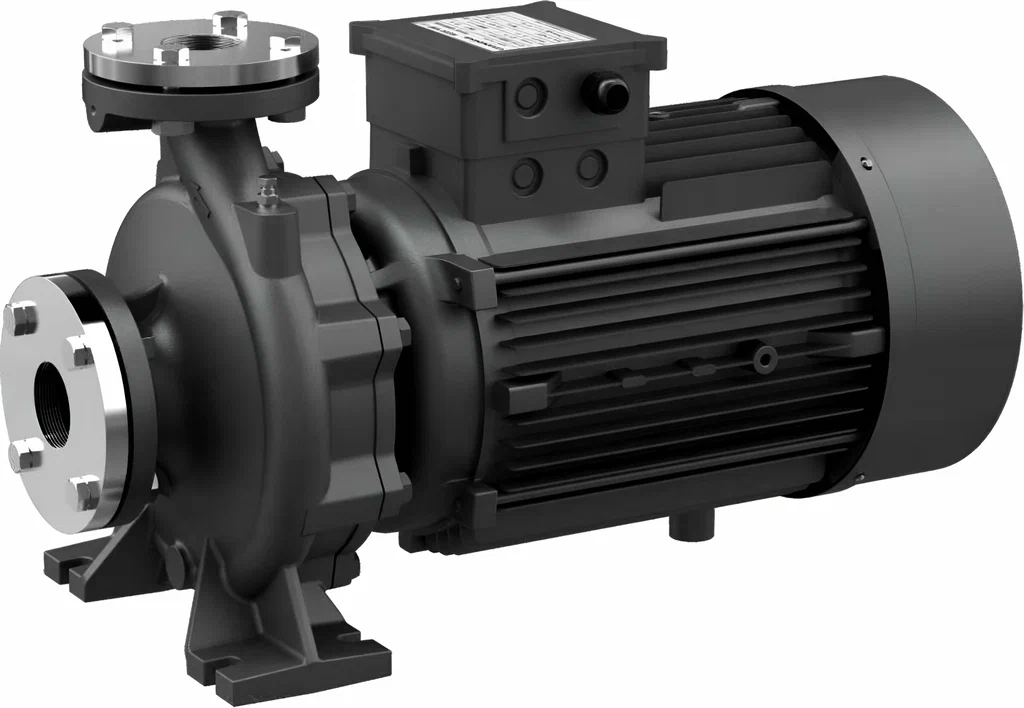

Насос центробежный NT 80-200/03/217 U3.20D — это промышленный одноступенчатый консольный насос с двусторонним подводом жидкости к рабочему колесу (тип «NT» — с осевым разъемом корпуса). Модель предназначена для перекачивания чистых, химически неагрессивных жидкостей (преимущественно воды) в системах водоснабжения, пожаротушения, орошения и циркуляции. Расширенная маркировка указывает на типоразмер, конструктивное исполнение и материалы проточной части. Насос отличается высокой надежностью, ремонтопригодностью и предназначен для стационарной установки с приводом от электродвигателя.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Консольный горизонтальный центробежный насос одноступенчатого типа с двусторонним подводом и осевым разъемом корпуса. |
| Модель и маркировка (расшифровка) | NT 80-200/03/217 U3.20D: • NT – тип насоса с осевым разъемом корпуса (Normteilpumpe – насос из нормализованных деталей). • 80 – диаметр условного прохода напорного патрубка в мм (DN 80 / 3″). • 200 – номинальный диаметр рабочего колеса в мм. • 03 – код типа уплотнения вала и конструкции. • 217 – код материала проточной части (например, чугун СЧ20 для корпуса, сталь для колеса). • U3.20D – индекс модификации, возможно указывающий на скорость вращения (вероятно, для двигателя ~3000 об/мин) и исполнение. |
| Исполнение | Конструкция с осевым разъемом корпуса (верхняя крышка снимается, обеспечивая доступ к рабочему колесу без отсоединения трубопроводов). Опорный кронштейн (консоль). Поставляется без двигателя, требует монтажа на общей плите. |
| Назначение | Перекачка чистой воды и жидкостей, близких к воде по вязкости и химической активности, без абразивных включений: • Станции водоснабжения и повышения давления. • Системы пожаротушения. • Оросительные и мелиоративные системы. • Промышленные циркуляционные системы охлаждения. • Водоподающие насосы для котлов и технологических линий. |
| Подача (производительность, Q) | Ориентировочно 50 – 120 м³/ч (оптимальная точка ~100 м³/ч). |
| Напор (H) | Ориентировочно 50 – 55 метров водяного столба. |
| Скорость вращения | ~2950 об/мин (для исполнения с индексом, указывающим на 2-полюсный двигатель). |
| Рекомендуемая мощность привода | ~30 – 45 кВт (требуется точный подбор под рабочую точку). |
| Допустимый кавитационный запас (NPSHr) | ~4.0 – 6.0 м. |
| Максимальное рабочее давление | 1.6 МПа (16 бар, PN16). |
| Максимальная температура среды | До +120°C (в зависимости от исполнения уплотнения). |
| Рекомендуемая рабочая среда | Чистая вода, растворы гликолей низкой концентрации, другие неагрессивные жидкости. |
| Материалы исполнения (по коду 217 и U3.20D) | • Корпус, крышка: Серый чугун EN-GJL-250 (СЧ20). • Рабочее колесо: Углеродистая сталь или нержавеющая сталь (в зависимости от исполнения). • Вал: Сталь 40Х с защитными втулками. • Уплотнение вала (код 03): Вероятно, двойное торцовое механическое уплотнение (ТМУ) сальниковое уплотнение с мягкой набивкой. • Подшипниковый узел: Радиально-упорные шарикоподшипники. |
| Присоединительные размеры | Фланцевые по ГОСТ 12815 или DIN: • Всасывающий патрубок: DN 100 (4″). • Нагнетательный патрубок: DN 80 (3″). |
