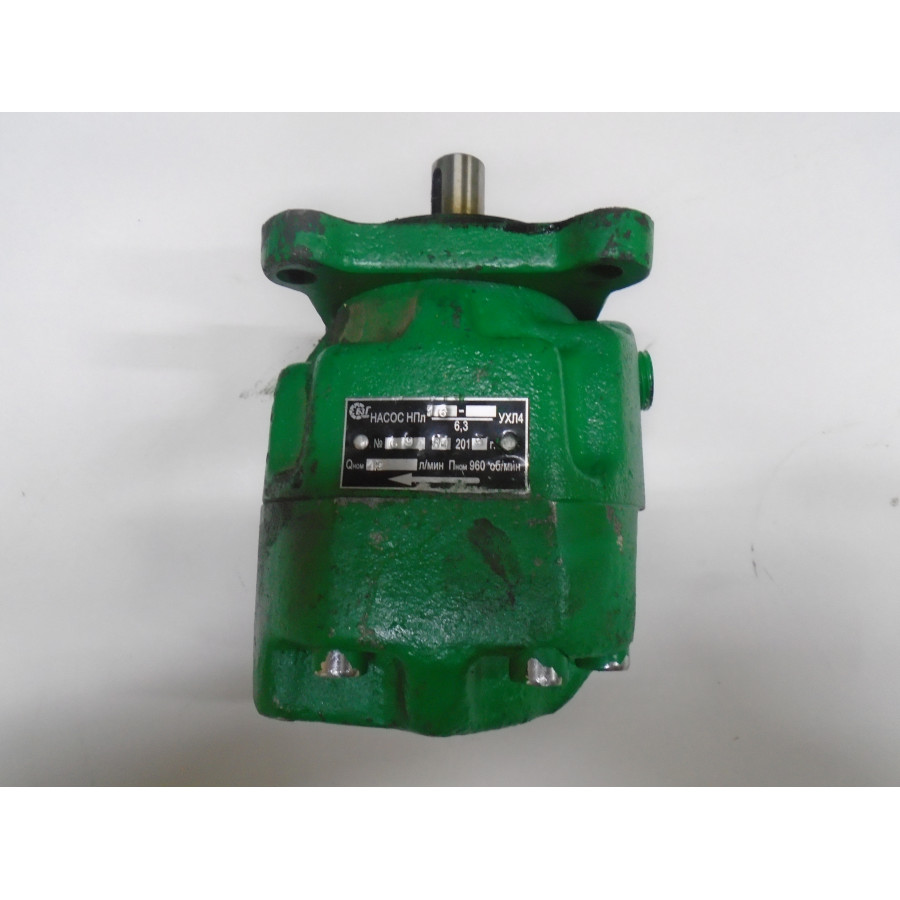

Насос НПЛ 16-16/16 УХЛ 4 — это универсальный, надежный и неприхотливый пластинчатый насос двойного действия, предназначенный для перекачивания широкого спектра нейтральных и агрессивных жидкостей в стационарных условиях. Благодаря своей классической конструкции и климатическому исполнению УХЛ 4, он стабильно работает в умеренном и холодном климате. Насос широко применяется в промышленных гидравлических системах, технологических линиях, а также для перекачки топлива, масел, растворителей и других жидкостей, требующих постоянного давления и плавной, безударной подачи.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пластинчатый (шиберный) насос двойного действия, роторно-поступательного типа. |
| Производитель и серия | Серия НПЛ (Насос Пластинчатый) — общепромышленные пластинчатые насосы. |
| Модель и маркировка | НПЛ 16-16/16 УХЛ 4: • НПЛ — Насос Пластинчатый. • 16 — Номинальная подача, л/мин (около 16 л/мин). • 16 — Номинальное рабочее давление, МПа (16 МПа ≈ 160 кгс/см²). • 16 — Номинальная частота вращения вала, об/с (16 об/с = 960 об/мин). • УХЛ 4 — Климатическое исполнение и категория размещения: для работы в умеренном и холодном климате в закрытых помещениях. |
| Принцип действия | Рабочий орган — ротор с пазами, в которых свободно ходят пластины (шиберы). При вращении ротора пластины под действием центробежной силы и давления прижимаются к поверхности статора, создавая изменяющиеся рабочие камеры. Конструкция двойного действия обеспечивает два цикла всасывания и нагнетания за один оборот, что снижает пульсации потока. |
| Подача (производительность) | Номинальная: 16 л/мин (при номинальных оборотах и давлении). |
| Рабочее давление | Номинальное: 16 МПа (160 кгс/см²). Максимальное: до 20 МПа. |
| Частота вращения вала | Номинальная: 960 об/мин (16 об/с). Рабочий диапазон: 600-1200 об/мин. |
| Коэффициент полезного действия (КПД) | Общий КПД: не менее 0,7 (70%). Объемный КПД: не менее 0,85 (85%). |
| Рабочая среда | Минеральные и синтетические масла, жидкости на нефтяной основе (индустриальные, гидравлические), некоторые типы эмульсий и растворителей с кинематической вязкостью от 10 до 200 сСт. Температура среды: от +1°C до +60°C. |
| Присоединительные размеры | • Всасывающий и напорный патрубки: Резьбовое соединение М20х1,5 (или трубная резьба G ½» по старому обозначению). • Приводной вал: Цилиндрический, со шпоночным пазом. Размеры по ГОСТ. |
| Материалы исполнения | • Корпус, крышки: Алюминиевый сплав или чугун. • Ротор: Сталь 40Х или аналогичная. • Пластины (шиберы): Сталь закаленная или композитный материал. • Статор (рабочее кольцо): Сталь ШХ15 или износостойкая сталь. • Торцевые распределительные диски: Бронза или антифрикционный чугун. • Уплотнения: Манжеты резиновые маслобензостойкие по ГОСТ. |
