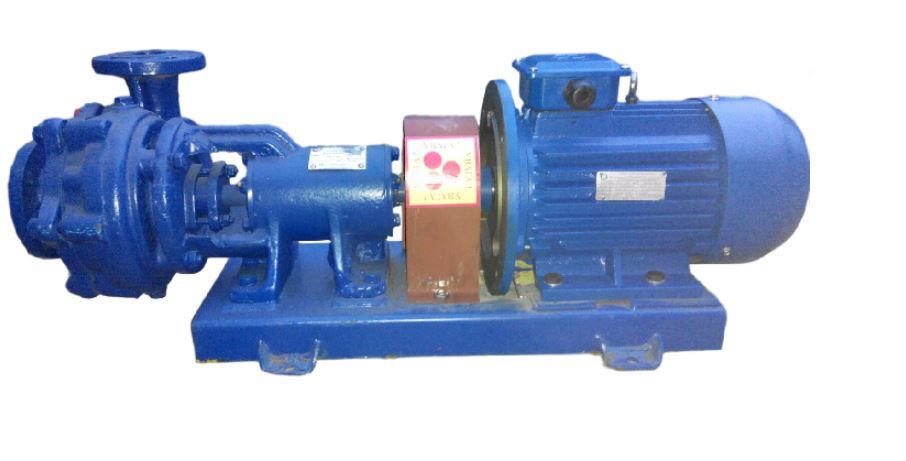

Консольный насос 1К20/30 — это одноступенчатый горизонтальный центробежный насос с односторонним подводом жидкости к рабочему колесу, предназначенный для перекачивания чистой воды (кроме морской) и других неагрессивных жидкостей, сходных с водой по вязкости и химической активности. Комплектуется электродвигателем по ТУ 3631-226-05747979-2003. Насос широко применяется в системах водоснабжения, орошения, пожаротушения, циркуляции в промышленных и коммунальных хозяйствах благодаря своей надежной и проверенной конструкции.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Горизонтальный консольный центробежный насос (тип «К»). |
| Марка насоса | 1К20/30 (расшифровка по ГОСТ 22247-96 или ТУ): • 1 — порядковый номер модификации рабочего колеса. • К — тип насоса (консольный). • 20 — номинальная подача, 20 м³/ч. • 30 — номинальный напор, 30 м водяного столба. |
| Тип привода | Привод от асинхронного электродвигателя через упругую муфту. |
| Характеристики насоса (номинальные) | • Подача (Q): 20 м³/ч (≈5,56 л/с). Рабочий диапазон: ~12-28 м³/ч. • Напор (H): 30 м водяного столба. • Частота вращения: 2900 об/мин (синхронная). • Мощность на валу: ~5,5 кВт. • Допустимый кавитационный запас (NPSH): ~3,0 м. |
| Электродвигатель (по ТУ) | • Номинальная мощность: 7,5 кВт или 11 кВт (выбирается с запасом от мощности на валу). • Напряжение: 380 В, 3 фазы, 50 Гц. • Синхронная частота вращения: 3000 об/мин (2-полюсный) или 1500 об/мин (4-полюсный). Для данной модели насоса (2900 об/мин) применяется 2-полюсный двигатель. • Степень защиты: IP54 или IP55. • Исполнение: По техническим условиям ТУ 3631-226-05747979-2003. |
| Присоединительные размеры | Фланцевые (ГОСТ 12815-80): • Всасывающий патрубок: DN 80 (условный проход 80 мм). • Нагнетательный патрубок: DN 65 (условный проход 65 мм). |
| Рабочая среда | Чистая вода (техническая, питьевая) температурой от 0°C до +85°C, без абразивных и длинноволокнистых включений. Не предназначен для морской воды. |
| Материалы проточной части | • Корпус насоса: Серый чугун СЧ20. • Рабочее колесо: Чугун СЧ20 или СЧ25. • Вал: Сталь 45 или нержавеющая сталь (в некоторых исполнениях). • Уплотнение вала: Сальниковое уплотнение с мягкой набивкой (Асбестовая или безасбестовая) или торцевое уплотнение (опционально). |
| КПД насоса | ~65-72% в рабочей точке. |
| Масса агрегата | Около 80-110 кг (в сборе с двигателем). |
