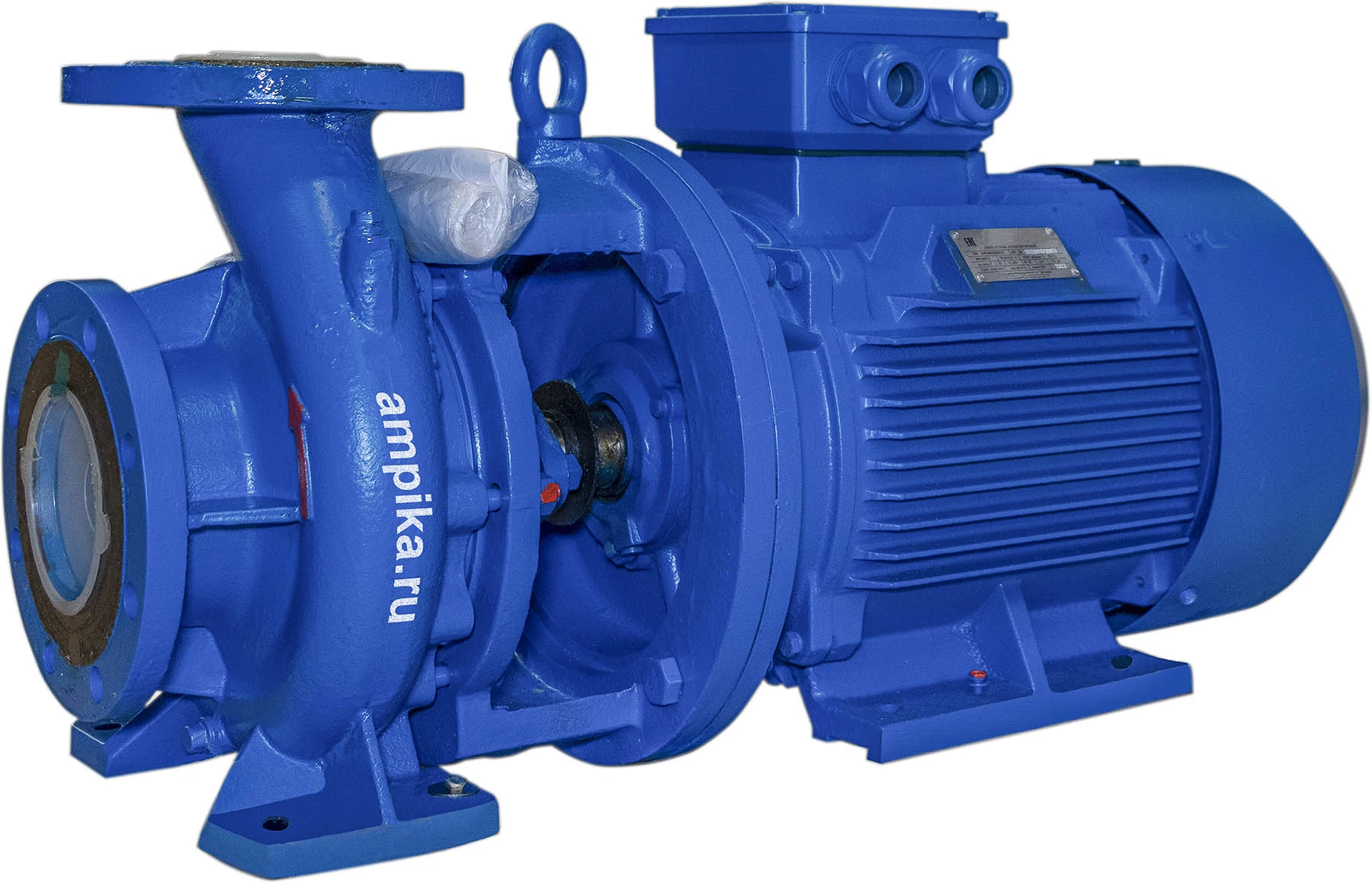

Насос КМ 100-80-160 СД — это современный, высокоэффективный консольный моноблочный центробежный насос общепромышленного назначения, объединенный на едином валу с электродвигателем. Модель предназначена для перекачивания чистых, маловязких, неагрессивных жидкостей в системах водоснабжения, пожаротушения, орошения, циркуляции, а также в технологических линиях промышленных предприятий. Компактная моноблочная конструкция с двигателем мощностью 15 кВт обеспечивает простоту монтажа, отсутствие необходимости в центровке и надежную работу при высокой производительности.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Консольный моноблочный центробежный насос (типа КМ, К). Агрегат, где рабочее колесо насоса насажено на удлиненный вал электродвигателя (исполнение СД). |
| Модель и маркировка | КМ 100-80-160 СД с эл.дв. 15/3000: • КМ — Консольный Моноблочный. • 100 — Диаметр входного (всасывающего) патрубка в мм (~DN100). • 80 — Диаметр выходного (нагнетательного) патрубка в мм (~DN80). • 160 — Номинальный диаметр рабочего колеса в мм (указывает на развиваемый напор). • СД — Исполнение с удлиненным валом электродвигателя (специальный двигатель). • 15/3000 — Мощность электродвигателя 15 кВт, скорость вращения 3000 об/мин (синхронная частота). |
| Исполнение | Моноблочное (насосный узел и электродвигатель представляют собой единый неразборный агрегат). |
| Электродвигатель | • Тип: Асинхронный, трехфазный, закрытого обдуваемого исполнения (IP55). • Мощность: 15 кВт (20 л.с.). • Напряжение питания: 3ф. ~380 В, 50 Гц (стандартное). Возможно исполнение на другие напряжения. • Скорость вращения: 3000 об/мин (синхронная, 2-полюсный двигатель). Фактическая (асинхронная) ~2900-2950 об/мин. • Степень защиты: IP55 (защита от пыли и струй воды). • Класс изоляции: F (до 155°C). |
| Подача (производительность) Q | Номинальная: ~100 м³/ч (оптимальная рабочая точка). Максимальная: до ~120-130 м³/ч. |
| Напор (давление) H | Номинальный: ~32 м вод. ст. (0,32 МПа). Максимальный: до ~40 м вод. ст. (0,4 МПа). |
| Кавитационный запас (NPSHr) | Требуемый кавитационный запас: ~3,0-4,0 м. Необходимо обеспечить соответствующее давление на входе (NPSHa > NPSHr). |
| Рабочая среда | Чистая вода, техническая вода, другие неагрессивные жидкости, сходные с водой по плотности и вязкости, без абразивных и волокнистых включений. • Температура среды: До +85°C (для стандартного исполнения). • Содержание твердых частиц: Не более 0,1%, размером до 0,2 мм. |
| Материалы проточной части | • Корпус насоса: Чугун (СЧ20). • Рабочее колесо: Чугун или нержавеющая сталь (для повышенной коррозионной стойкости). • Вал: Сталь 40Х (нержавеющая сталь по заказу). • Уплотнение вала: Двойное торцевое механическое уплотнение (стандартно) или сальниковое уплотнение с набивкой. |
| Присоединительные размеры | • Всасывающий патрубок: Фланец Ду100 (DN100) по ГОСТ 12815 (или DIN). • Нагнетательный патрубок: Фланец Ду80 (DN80) по ГОСТ 12815 (или DIN). • Исполнение фланцев: Возможно как плоское (П), так и шип-паз (выступ-впадина). |
| Масса и габариты | Приблизительная масса агрегата: ~120-150 кг. Точные габаритные и присоединительные размеры указаны в каталоге или паспорте. |
