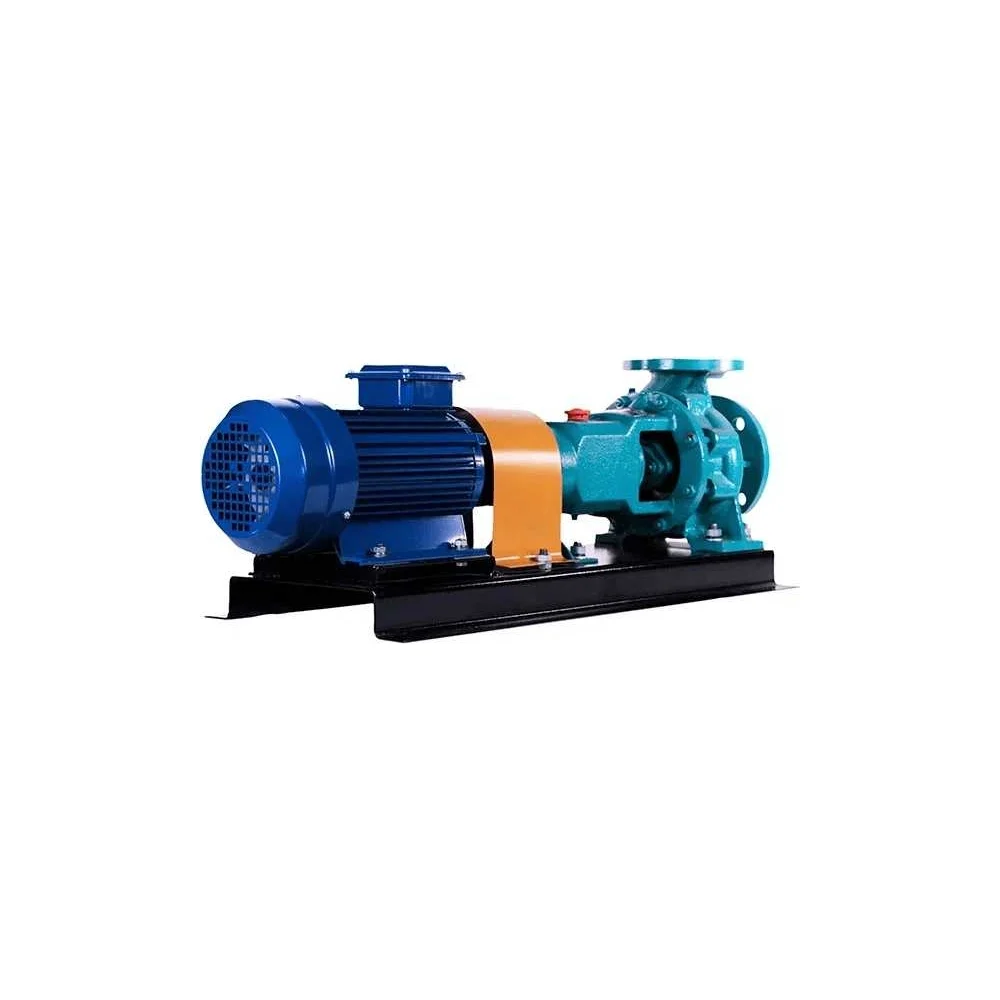

Насос К 80-65-160 С — это надежный и энергоэффективный консольный центробежный насос классической конструкции с отдельным электродвигателем, соединенным через муфту. Предназначен для перекачивания больших объемов чистой воды и других неагрессивных жидкостей в системах водоснабжения, ирригации, циркуляции и на технологических линиях. Оснащенный двигателем мощностью 7,5 кВт на 3000 об/мин, насос обеспечивает стабильную работу с высокой производительностью, а его конструкция (исполнение «С») позволяет перекачивать жидкости с температурой до +105°C, что расширяет область его промышленного применения.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Консольный центробежный насос с отдельным электродвигателем. Классическое исполнение с консольным расположением рабочего колеса (тип К). |
| Модель и маркировка | К 80-65-160 С с эл.дв. 7.5/3000: • К — Консольный насос (ГОСТ 22247-96). • 80 — Диаметр входного (всасывающего) патрубка в мм (~DN80). • 65 — Диаметр выходного (нагнетательного) патрубка в мм (~DN65). • 160 — Номинальный диаметр рабочего колеса в мм (определяет напор). • С — Исполнение насоса: для перекачивания жидкостей с температурой до +105°С (водяное охлаждение сальниковой камеры или корпуса). • 7.5/3000 — Мощность электродвигателя 7,5 кВт, синхронная скорость вращения 3000 об/мин. |
| Исполнение | Насос и электродвигатель — отдельные агрегаты, соединенные упругой муфтой. Требует центровки при монтаже. |
| Электродвигатель | • Тип: Асинхронный, трехфазный (3~), общепромышленный (IP55). • Мощность: 7,5 кВт (10 л.с.). • Напряжение питания: 3ф. ~380 В, 50 Гц (стандартное). • Скорость вращения: 3000 об/мин (синхронная, 2-полюсный). Фактическая: ~2900-2950 об/мин. • Степень защиты: IP55 (защита от пыли и струй воды). • Класс изоляции: F или B. |
| Подача (производительность) Q | Номинальная: ~50 м³/ч (оптимальная рабочая точка). Рабочий диапазон: 30-70 м³/ч. Максимальная: до ~80 м³/ч. |
| Напор (давление) H | Номинальный: ~32 м вод. ст. (0,32 МПа). Максимальный: до ~38-40 м вод. ст. (0,38-0,4 МПа). |
| Кавитационный запас (NPSHr) | Требуемый кавитационный запас: ~2,5-3,5 м. |
| Рабочая среда | Чистая вода, техническая вода, теплоносители, другие неагрессивные жидкости, сходные с водой по свойствам, без абразивов и длинных волокон. • Температура среды: От +1°C до +105°C (благодаря исполнению «С» с охлаждением). • Содержание твердых частиц: Не более 0,1%, размером до 0,2 мм. |
| Материалы проточной части | • Корпус насоса: Чугун (СЧ20). • Крышка корпуса: Чугун. • Рабочее колесо: Чугун или нержавеющая сталь. • Вал: Сталь 40Х. • Уплотнение вала: Сальниковая набивка (асбестографитовая) ИЛИ двойное торцевое уплотнение (по заказу). Исполнение «С» часто включает камеру охлаждения или подвод затворной жидкости для сальника. |
| Система охлаждения (исполнение «С») | • Назначение: Отвод тепла от сальникового узла и корпуса при перекачке горячих сред (до +105°C). • Конструкция: Может быть выполнена в виде охлаждающей рубашки (полости) вокруг камеры уплотнения с подводом холодной воды или как удлиненная камера с воздушным охлаждением. |
| Присоединительные размеры | • Всасывающий патрубок: Фланец Ду80 (DN80) по ГОСТ 12815. • Нагнетательный патрубок: Фланец Ду65 (DN65) по ГОСТ 12815. • Исполнение фланцев: Обычно плоское (П). |
| Масса и габариты | Приблизительная масса насосного агрегата (насос + двигатель): ~90-110 кг. |
