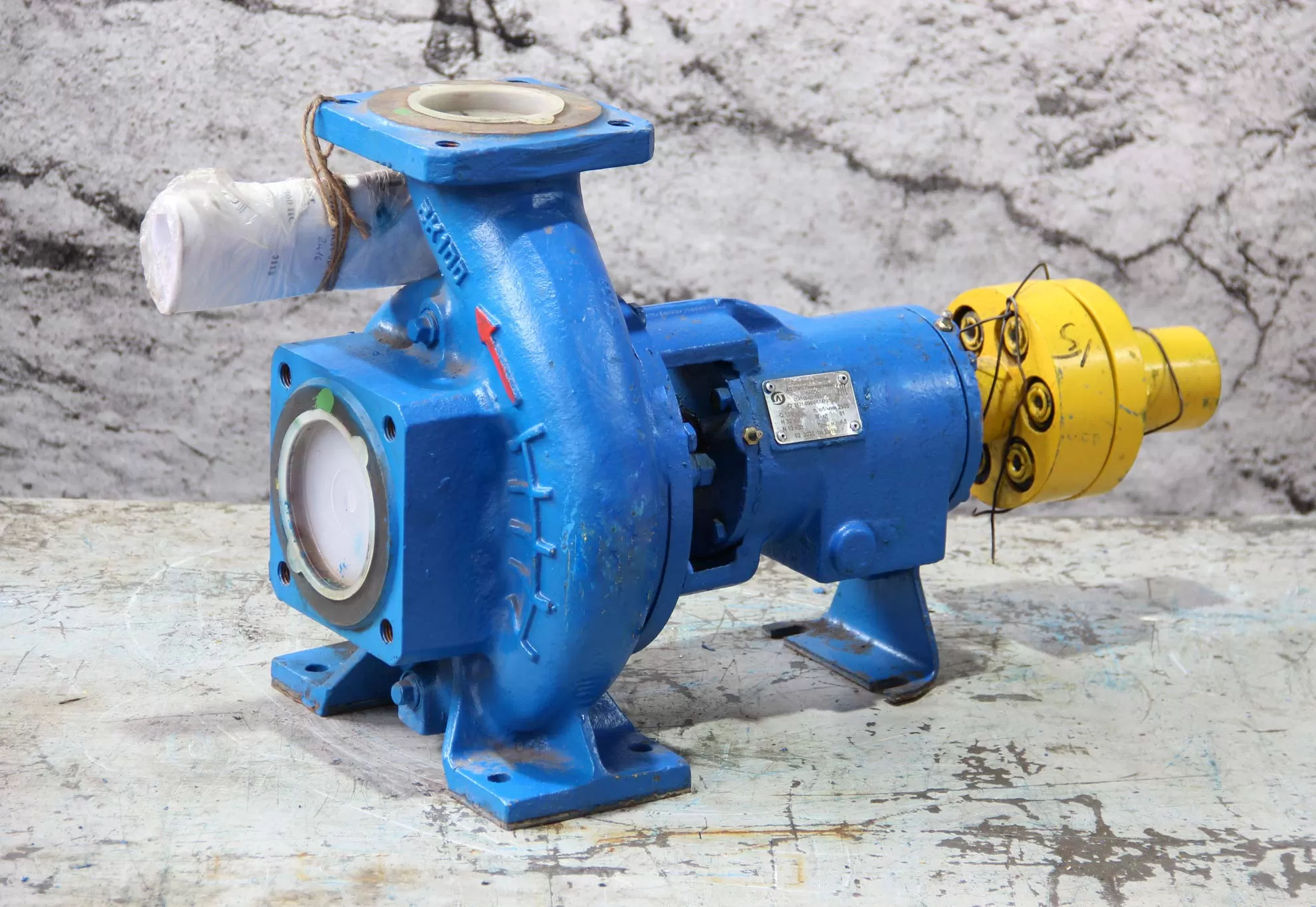

Насос К 100-80-160 — это универсальный одноступенчатый консольный центробежный насос общего назначения, предназначенный для перекачивания чистых, химически неагрессивных жидкостей (преимущественно воды) в системах водоснабжения, отопления, орошения, циркуляции и пожаротушения. Маркировка по ГОСТ 22247-96 (или EN 733) четко определяет его типоразмер и основные параметры. Исполнение «без двигателя» означает, что насос поставляется как самостоятельный агрегат, требующий отдельного подбора и монтажа приводного электродвигателя. Это надежное, ремонтопригодное и широко распространенное решение для промышленных, коммунальных и сельскохозяйственных нужд.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Консольный горизонтальный центробежный насос одноступенчатого типа. |
| Модель и маркировка (ГОСТ 22247) | К 100-80-160: • К – тип: Консольный насос. • 100 – номинальный диаметр всасывающего патрубка в мм, деленный на 25 (DN 100 / 4″). • 80 – номинальный диаметр нагнетательного патрубка в мм, деленный на 25 (DN 80 / 3″). • 160 – номинальный диаметр рабочего колеса в мм. |
| Исполнение | Классическая консольная конструкция с опорным кронштейном (станиной). Поставляется без электродвигателя, с полумуфтой на валу для соединения с приводом. Требует монтажа на общей фундаментной плите с двигателем. |
| Назначение | Перекачка чистой холодной или горячей воды, а также жидкостей, схожих с водой по плотности, вязкости и химической активности (без абразивов и волокон) в системах: • Водоснабжения и повышения давления. • Отопления и циркуляции теплоносителя. • Пожаротушения (в составе насосных групп). • Орошения и полива. • Промышленных технологических линиях (охлаждение, мойка). |
| Подача (производительность, Q) | Ориентировочно ~50 – 100 м³/ч (оптимальная рабочая точка ~80 м³/ч). |
| Напор (давление, H) | Ориентировочно ~32 – 36 метров водяного столба. |
| Скорость вращения (номинальная) | 2900 об/мин (для 2-полюсного двигателя, 50 Гц). Возможно исполнение на 1450 об/мин (4-полюсный двигатель) с соответствующим пересчетом характеристик. |
| Рекомендуемая мощность привода | ~15 – 22 кВт (требуется точный подбор по характеристикам насоса и рабочей точке). |
| Допустимый кавитационный запас (NPSHr) | ~3.5 – 5.0 м. |
| Максимальное рабочее давление (корпус) | 1.0 – 1.6 МПа (10 – 16 бар, PN10/16). |
| Максимальная температура среды | До +105°C (для стандартного исполнения с учетом типа уплотнения). |
| Рекомендуемая рабочая среда | Вода техническая, питьевая, для систем отопления, растворы гликолей до 30-40%, другие неагрессивные жидкости. |
| Материалы исполнения (стандарт) | • Корпус, крышка, опорный кронштейн: Серый чугун EN-GJL-250 (СЧ20). • Рабочее колесо: Чугун или бронза (в зависимости от исполнения). • Вал: Сталь 45 или нержавеющая сталь с защитной гильзой в зоне уплотнения. • Уплотнение вала: Сальниковое уплотнение с набивкой (стандарт) или торцовое механическое уплотнение (ТМУ) – опция. • Подшипниковый узел: Радиально-упорные шарикоподшипники с консистентной смазкой. |
| Присоединительные размеры | Фланцевые по ГОСТ 12815 (DIN): • Всасывающий патрубок: DN 100 (4″). • Нагнетательный патрубок: DN 80 (3″). • Исполнение фланцев: Плоские приварные или свободные с ребордой. |
