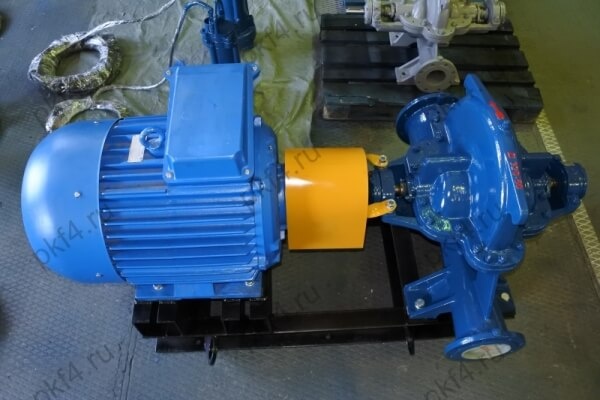

Насосный агрегат Д320-50 в сборе с электродвигателем — это мощная, готовая к эксплуатации промышленная установка, предназначенная для перекачки больших объемов чистой воды, нейтральных жидкостей и растворов. Агрегат сочетает в себе надежный одноступенчатый консольный насос горизонтального типа и высокоэффективный асинхронный электродвигатель АИР250S4 мощностью 75 кВт (1500 об/мин). Данная комплектация идеально подходит для монтажа на насосных станциях первого и второго подъема, в системах оборотного водоснабжения, ирригации, пожаротушения и на различных промышленных объектах, где требуются высокая производительность и стабильный напор.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Центробежный консольный насосный агрегат в сборе с электродвигателем на общей опорной плите. |
| Модель и маркировка | Д320-50 с эл.дв. 75кВт/1500 об/мин АИР250S4: • Д – тип насоса (консольный, горизонтальный, одноступенчатый). • 320 – номинальная подача (производительность) в м³/ч. • 50 – номинальный напор в метрах водяного столба. • 75 кВт – номинальная мощность электродвигателя. • 1500 об/мин – синхронная частота вращения (4-полюсный двигатель). • АИР250S4 – серия и габарит двигателя (АИР – асинхронный, 250 – высота оси вращения, S – установочный размер, 4 – число полюсов). |
| Исполнение и конструкция | Агрегат состоит из насоса Д320-50 и фланцевого электродвигателя АИР, смонтированных на общей стальной раме-основании. Соединение валов — через упругую муфту с защитным кожухом. Насос имеет спиральный отвод (корпус типа «улитка»), опорный кронштейн (консоль) и сальниковое или торцевое уплотнение вала. |
| Основное назначение | Перекачка больших объемов чистой или слабозагрязненной воды, нейтральных жидкостей: • Магистральные трубопроводы систем хозяйственно-питьевого и технического водоснабжения городов, поселков, предприятий. • Оросительные системы и насосные станции мелиорации. • Циркуляция воды в системах охлаждения промышленных предприятий (ТЭЦ, металлургия, химия). • Пожаротушение (в составе стационарных насосных установок). • Подача воды на фильтровальные станции и сооружения водоподготовки. |
| Подача (производительность, Q) | До 320 м³/час (номинальное значение). Рабочий диапазон: 250 – 400 м³/ч. |
| Напор (H) | До 50 метров водяного столба (номинальный). |
| Частота вращения вала | 1500 об/мин (синхронная). Фактическая скорость при нагрузке ~1475 об/мин. |
| Мощность электродвигателя | 75 кВт (номинальная на валу). |
| Напряжение питания двигателя | 3~380 В, 50 Гц (стандартное промышленное напряжение 380В). |
| КПД насосного агрегата | Ориентировочно 78-82% в рабочей зоне. |
| Кавитационный запас (NPSHr) | Требуемый: ~4-6 м (необходим точный подбор по кривой). Критически важно обеспечить подпор на всасывании. |
| Присоединительные размеры | • Всасывающий патрубок: Фланец DN 250 (250 мм) или DN 300 (300 мм). • Напорный патрубок: Фланец DN 200 (200 мм). |
| Материалы исполнения насоса | • Корпус, крышка: Серый чугун СЧ20/СЧ25. • Рабочее колесо: Чугун или легированная сталь (в зависимости от исполнения). • Вал: Сталь 45. • Уплотнение вала: Сальниковое уплотнение с мягкой набивкой (асбест, графит) с сальниковой втулкой или торцевое механическое уплотнение (опция). |
| Характеристики электродвигателя АИР250S4 | • Тип: Асинхронный, трехфазный, короткозамкнутый. • Степень защиты: IP54 (защита от брызг и пыли). • Класс изоляции: F (до 155°C). • Способ охлаждения: IC0141 (воздушное с самовентиляцией). • КПД: Высокий (соответствует классу IE2/IE3). |
