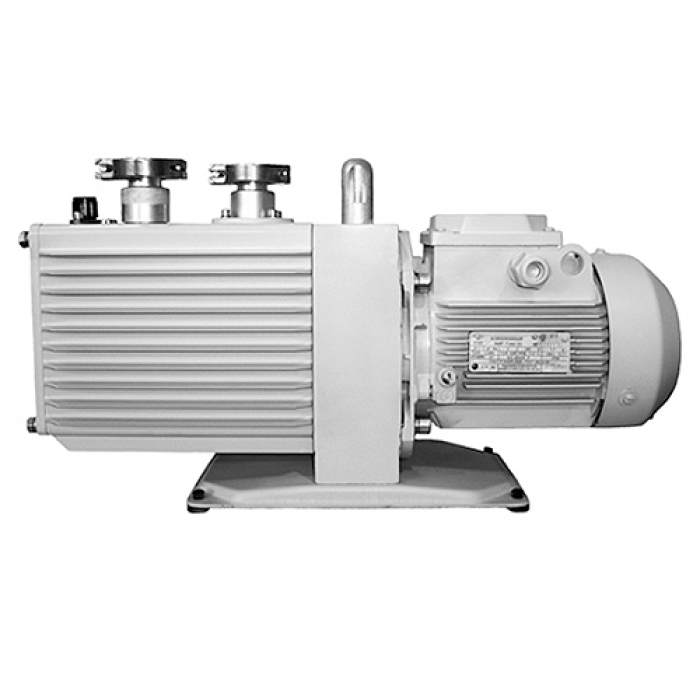

Насос 2НВР-5ДМ1 — это двухступенчатый водокольцевой вакуумный насос роторного типа, предназначенный для создания разрежения (вакуума) низкого и среднего уровня в промышленных процессах, связанных с откачкой неагрессивных газов, паров, а также газовых смесей, содержащих пары воды или жидкие капли. Модель с маркировкой «ДМ1» обозначает модернизированное исполнение. Насос поставляется без электродвигателя, что позволяет подобрать привод оптимальной мощности и исполнения под конкретные условия эксплуатации. Это надежное, простое в обслуживании и ремонте решение для химической, пищевой, деревообрабатывающей промышленности и систем кондиционирования.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Водокольцевой вакуумный насос, двухступенчатый, роторный. |
| Модель и маркировка (расшифровка) | 2НВР-5ДМ1 б/двигателя: • 2 – двухступенчатый. • НВР – Насос Водокольцевой Роторный. • 5 – номинальная скорость откачки (производительность) в литрах в секунду (л/с). • ДМ1 – Доработанный, Модернизированный (исполнение 1). • б/двигателя – поставляется без электродвигателя. |
| Принцип работы | Вращающийся ротор с лопатками смещен относительно центра корпуса, заполненного рабочей жидкостью (обычно водой). Центробежная сила создает водяное кольцо, которое вместе с лопатками образует изменяющиеся объемы камер, осуществляя всасывание, сжатие и выталкивание газа. Двухступенчатая конструкция обеспечивает более низкое остаточное давление. |
| Назначение | Создание вакуума в процессах: • Вакуумной дегазации, сушки, фильтрации, дистилляции. • Вакуумного формования и транспортировки сыпучих материалов. • Откачки конденсаторов в паровых турбинах (конденсаторные установки). • В системах кондиционирования и холодильных установок. • В медицине (стоматологические установки, лаборатории). |
| Скорость откачки (производительность) | ~5 л/с (18 м³/ч) при давлении 1013 мбар. |
| Предельное остаточное давление (вакуум) | До 33 мбар (25 мм рт. ст., ~96% вакуума) — для двухступенчатой конструкции. |
| Требуемая мощность привода | Ориентировочно 2.2 – 4.0 кВт (зависит от рабочего давления и производительности). |
| Скорость вращения | ~1450 об/мин (синхронная для 4-полюсного двигателя, 50 Гц). |
| Расход рабочей воды (уплотняющей) | ~30 – 50 л/мин (требуется для создания водяного кольца и отвода тепла). |
| Рабочая (уплотняющая) жидкость | Чистая техническая вода (оборотная). Температура воды на входе: +5°C … +25°C. |
| Материалы исполнения | • Корпус, крышки: Серый чугун СЧ20. • Ротор: Углеродистая сталь или чугун. • Вал: Сталь 45. • Лопатки ротора: Текстолит или антифрикционный пластик (стандарт), что обеспечивает работу «всухую» без поломки. • Торцевые уплотнения вала: Сальниковое уплотнение с мягкой набивкой или торцовое уплотнение. |
| Присоединительные размеры | • Всасывающий фланец: DN 25 или DN 32 по ГОСТ. • Нагнетательный (выхлопной) фланец: DN 25 или DN 32. • Патрубки подвода/слива воды: Резьба G½» или G¾». • Приводной вал: Цилиндрический с шпоночным пазом. |
| Требования к двигателю (для комплектации) | Необходим внешний асинхронный электродвигатель мощностью ~3-4 кВт, скоростью 1500 об/мин (4-полюсный). Двигатель крепится на общей плите и соединяется с насосом через упругую муфту с обязательной точной центровкой. |
