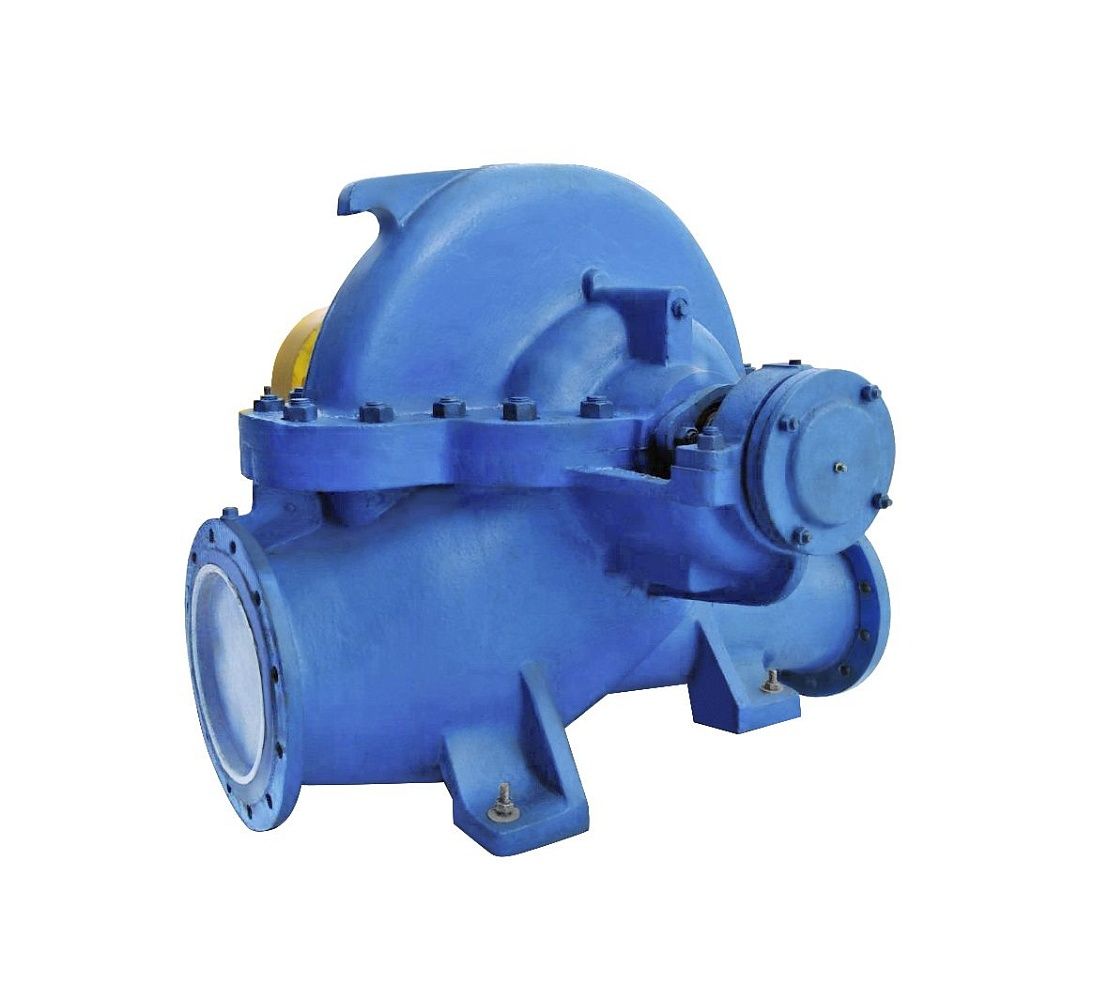

Насос 1Д 500-63 с электродвигателем — это мощный одноступенчатый горизонтальный центробежный насос двустороннего входа типа «Д», предназначенный для перекачивания больших объемов чистой воды (или жидкостей, близких к воде по свойствам) в системах водоснабжения, ирригации, пожаротушения, циркуляционных контурах и промышленных технологических процессах. Комплектация мощным двигателем 160 кВт обеспечивает высокую производительность и напор для обслуживания крупных объектов, насосных станций и магистральных водоводов.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Горизонтальный центробежный насос консольного типа с двусторонним подводом жидкости к рабочему колесу (тип «Д» — двустороннего входа). |
| Марка насоса | 1Д 500-63 (расшифровка по ГОСТ/ТУ): • 1 — порядковый номер модификации. • Д — тип насоса (двустороннего входа). • 500 — номинальная подача, 500 м³/ч. • 63 — номинальный напор, 63 м водяного столба. |
| Тип привода | Привод от асинхронного электродвигателя через упругую муфту. |
| Характеристики насоса (номинальные) | • Подача (Q): 500 м³/ч (≈138,9 л/с). Рабочий диапазон: ~300-650 м³/ч. • Напор (H): 63 м водяного столба. • Частота вращения: 1500 об/мин (синхронная). • Допустимый кавитационный запас (NPSH): Требует уточнения. |
| Электродвигатель | • Мощность: 160 кВт. • Напряжение: 380 В (3 фазы, 50 Гц). Возможно исполнение на 6(10) кВ. • Синхронная частота вращения: 1500 об/мин (4-полюсный). • Степень защиты: Не ниже IP54 (пылевлагозащищенный). • Класс изоляции: F или H. |
| Присоединительные размеры | Фланцевые (по ГОСТ 12815-80 или ГОСТ Р ИСО 7005-2): • Всасывающий патрубок: DN 300 (условный проход 300 мм). • Нагнетательный патрубок: DN 250 (условный проход 250 мм). |
| Рабочая среда | Чистая вода (техническая, питьевая, морская), другие неагрессивные жидкости без абразивных включений, плотностью до 1050 кг/м³, температурой от +1°C до +85°C. |
| Материалы проточной части | • Корпус насоса: Серый чугун СЧ20 (возможно СЧ25) или сталь. • Рабочее колесо: Чугун или легированная сталь (в зависимости от модификации). • Вал: Углеродистая или нержавеющая сталь. • Уплотнение вала: Сальниковое уплотнение с мягкой набивкой или торцевое уплотнение (по заказу). |
| КПД насоса | Высокий, порядка 80-84% в рабочей точке. |
| Масса агрегата | Около 1500-2000 кг (в сборе с двигателем). |
