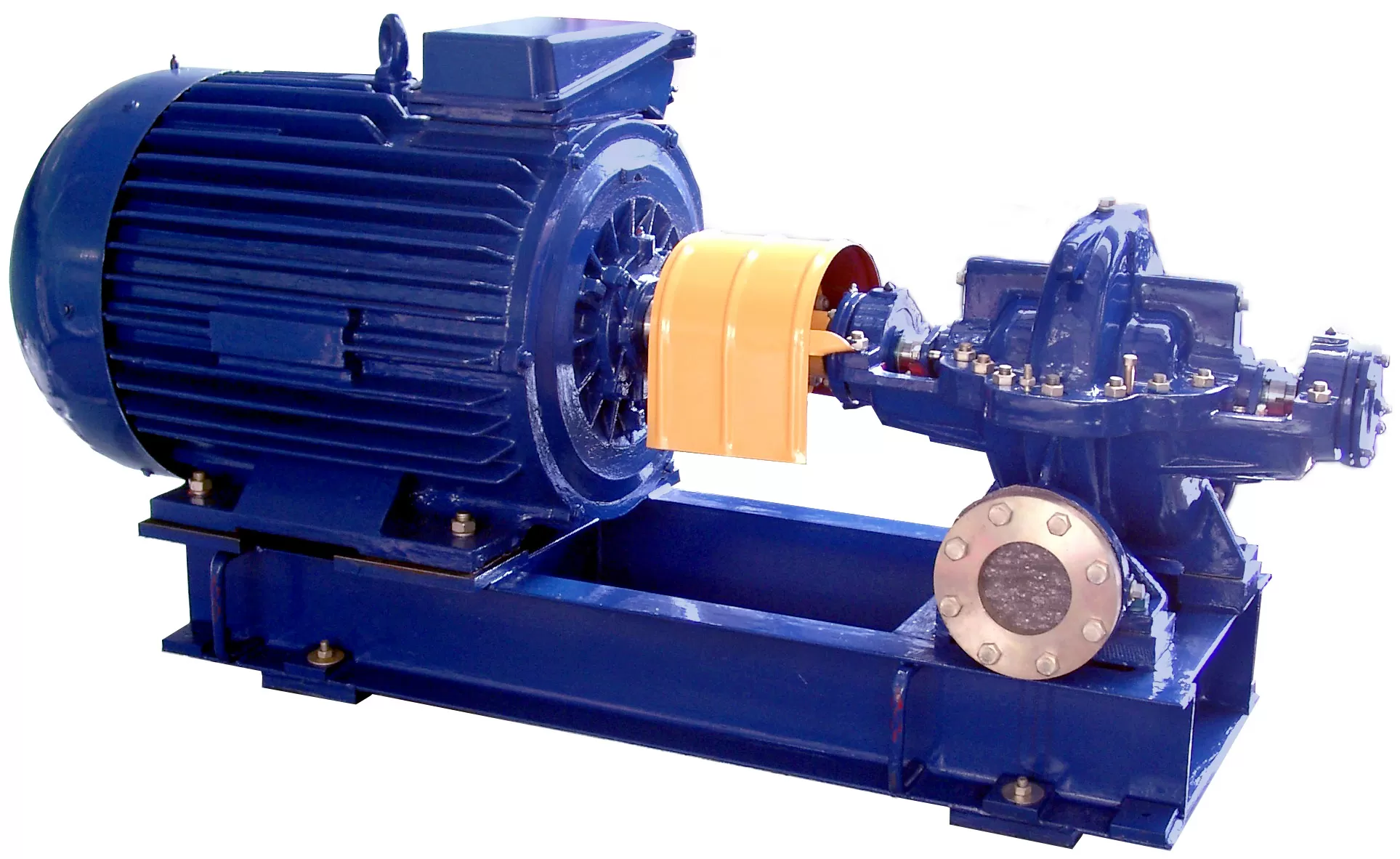

Насосный агрегат 1Д 250-125 в комплектации с асинхронным электродвигателем — это мощная, готовая к эксплуатации установка для перекачки больших объемов чистой воды и нейтральных жидкостей. Агрегат сочетает в себе надежный консольный насос с двусторонним подводом и энергоэффективный электродвигатель на 160 кВт с частотой вращения 1500 об/мин. Комплект идеально подходит для монтажа на насосных станциях водоснабжения, ирригационных системах, промышленных циркуляционных контурах и системах пожаротушения, где требуются высокая производительность и стабильный напор.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Центробежный консольный насосный агрегат в сборе с электродвигателем на общей фундаментной плите. |
| Модель и маркировка | 1Д 250-125 с эл.дв.160кВт/1500об/мин: • 1Д – тип насоса с двусторонним подводом жидкости. • 250 – номинальная подача, м³/ч. • 125 – номинальный напор, м вод. ст. • 160 кВт – номинальная мощность электродвигателя. • 1500 об/мин – синхронная частота вращения (4-полюсный двигатель). |
| Исполнение и конструкция | Агрегат состоит из насоса 1Д 250-125 и фланцевого асинхронного электродвигателя, смонтированных на общей стальной раме-основании. Соединение валов — через упругую муфту. Насос имеет двусторонний подвод к рабочему колесу (тип «Д»), что улучшает условия входа жидкости и разгружает осевые усилия. |
| Основное назначение | Перекачка чистой воды и жидкостей, схожих с водой по свойствам: • Магистральные трубопроводы систем хозяйственно-питьевого и технического водоснабжения. • Оросительные системы и насосные станции мелиорации. • Циркуляция воды в системах охлаждения промышленных предприятий, ТЭЦ, АЭС. • Пожаротушение (в составе стационарных насосных установок). • Подача воды на фильтровальные станции. |
| Подача (производительность, Q) | До 250 м³/час (номинальная). Рабочий диапазон: 180 – 320 м³/ч. |
| Напор (H) | До 125 метров водяного столба (номинальный). Максимальный — до 140 м. |
| Частота вращения вала | 1500 об/мин (синхронная). Фактическая скорость при нагрузке ~1470 об/мин. |
| Мощность электродвигателя | 160 кВт (номинальная на валу). |
| Напряжение питания двигателя | 3~380 В, 50 Гц (стандартное промышленное). Возможны исполнения на 6 кВ или 10 кВ. |
| КПД насосного агрегата | Ориентировочно 78-82% в рабочей зоне. |
| Кавитационный запас (NPSHr) | Требуемый: ~4-6 м (необходим точный подбор по кривой). |
| Присоединительные размеры | • Всасывающий патрубок: Фланец DN 200 (200 мм). • Напорный патрубок: Фланец DN 150 (150 мм). |
| Материалы исполнения насоса | • Корпус, крышка: Серый чугун СЧ20/СЧ25. • Рабочее колесо: Чугун или легированная сталь. • Вал: Сталь 45. • Уплотнение вала: Сальниковое (мягкая набивка) с водяной затворной втулкой. |
| Характеристики электродвигателя | • Тип: Асинхронный, короткозамкнутый, взрывозащищенный (Ex d, Ex e – по заказу). • Класс изоляции: F. • Степень защиты: IP55 (стандартно). • Способ охлаждения: IC411 (воздушное, с самовентиляцией). |
