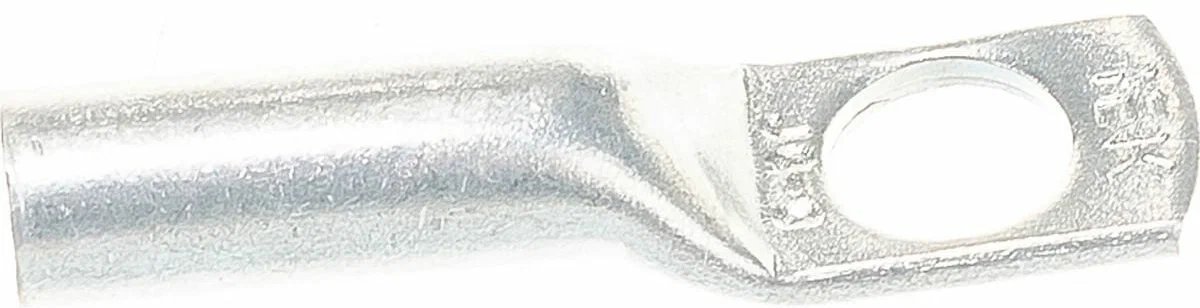

Наконечник кабельный JG-6 UNP-40-006-04-04 — это медный луженый наконечник типа «кольцо» с отверстием под болт 6 мм, предназначенный для оконцевания и надёжного соединения медных многопроволочных проводников сечением 16 мм². Изготовлен по стандарту JG, обеспечивает низкое переходное сопротивление, высокую электропроводность и коррозионную стойкость.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Кольцевой кабельный наконечник (тип «Ring Terminal») для многопроволочных медных проводников |
| Стандарт / Серия | JG — Международный стандарт на кольцевые неизолированные наконечники (аналогичен стандартам DIN 46237, ГОСТ 7386-80). UNP-40-006-04-04 — Условное обозначение производителя/исполнения |
| Основное назначение | Надёжное механическое и электрическое соединение многожильного медного кабеля с клеммой, винтом или шпилькой в электрощитовом оборудовании, силовых установках, распределительных устройствах. |
| Тип контактной части | Кольцо (Ring) — замкнутое кольцо для установки под головку винта/болта или шпильку. Обеспечивает максимальную надёжность и вибростойкость соединения. |
| Материал | Медь марки М1 (Cu-ETP) — высокая электропроводность (≥ 58 м/Ом*мм²). |
| Покрытие | Лужение (Tin Plating) — покрытие оловом или оловянно-свинцовым сплавом по всей поверхности. Защищает медь от окисления, улучшает паяемость и снижает переходное сопротивление. |
| Номинальное сечение подключаемого провода | 16 мм² — основная характеристика для выбора наконечника под сечение жилы кабеля. |
| Диапазон сечений | 10-16 мм² (рекомендовано для проводов 16 мм², может использоваться для 10 мм² с обжатием). |
| Диаметр отверстия под болт (d) | 6 мм (стандартный размер под болт М6). |
| Внешний диаметр кольца (D) | ≈ 11.5-12 мм (стандартный для отверстия 6 мм). |
| Длина гильзы (L) | ≈ 22-25 мм (длина обжимной части, куда вставляется провод). |
| Ширина гильзы (B) | ≈ 8-9 мм (зависит от производителя). |
| Общая длина наконечника | ≈ 38-42 мм (сумма длины гильзы и кольца). |
| Толщина материала | ≈ 1.2-1.5 мм (обеспечивает механическую прочность). |
| Цвет | Характерный серебристый (матовый или блестящий) цвет луженой поверхности. |
| Технические требования | • Переходное сопротивление: Минимальное (≤ 0.1 мОм для качественного изделия). • Сопротивление покрытия: Покрытие не должно ухудшать проводимость. • Прочность на растяжение: Выдерживает усилие на отрыв провода не менее указанного в стандартах (для 16 мм² — сотни Ньютонов). • Коррозионная стойкость: Лужение защищает от окисления во влажных средах. |
| Способ оконцевания | Обжим (кримперование) с помощью профессионального обжимного инструмента: • Гидравлические клещи (пресс-клещи) • Механические кримперы с соответствующим матричным набором (обычно матрица 16 мм²) • Не допускается оконцевание пайкой без последующего обжима, только как дополнительная мера. |
