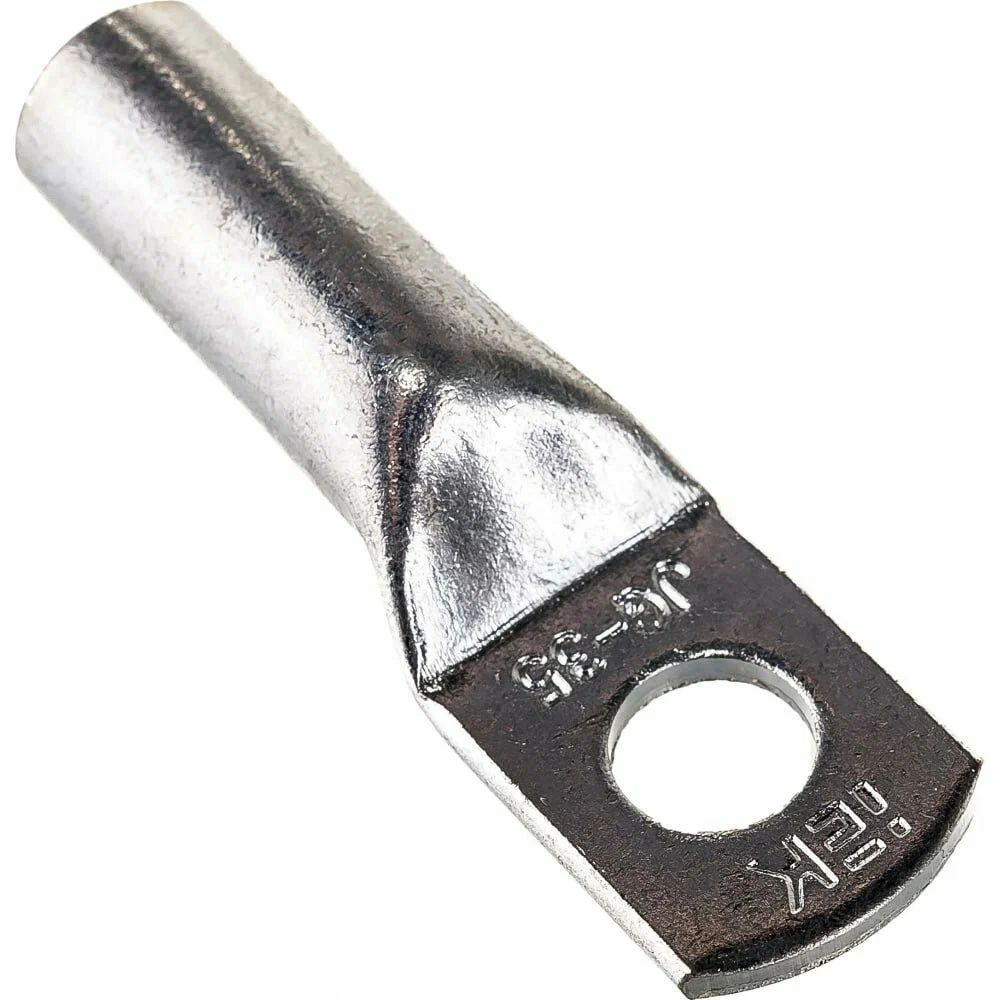

Наконечник кабельный JG-16 UNP-40-016-06-08 — это усиленный медный луженый наконечник типа «кольцо» с увеличенным отверстием под болт 8 мм, предназначенный для оконцевания мощных многопроволочных медных проводников сечением 50 мм². Изготовлен по стандарту JG, обеспечивает максимальную надёжность и низкое переходное сопротивление в силовых цепях высокого тока.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Кольцевой кабельный наконечник (Ring Terminal) для многопроволочных медных проводников большого сечения |
| Стандарт / Серия | JG — Международный стандарт на кольцевые неизолированные наконечники (аналог DIN 46237). UNP-40-016-06-08 — Условное обозначение производителя, где: • 40 — серия • 016 — код типа/размера • 06 — диаметр отверстия (в мм?) • 08 — уточняющий индекс |
| Основное назначение | Создание надёжного, виброустойчивого и электробезопасного соединения мощного многожильного медного кабеля с силовыми клеммами, шинами, выводами аппаратуры в электроустановках до 1000В. |
| Тип контактной части | Кольцо (Ring) — полное замкнутое кольцо для установки под шайбу болта/шпильки. Обеспечивает лучший контакт и защиту от самоотвинчивания при вибрациях. |
| Материал | Электролитическая медь марки М1 (Cu-ETP) — чистота не менее 99.9%, обеспечивает высокую проводимость. |
| Покрытие | Горячее или гальваническое лужение (Tin Plating) — сплошное покрытие оловом или оловянно-свинцовым сплавом. Защищает от окисления, улучшает паяемость, снижает переходное сопротивление. |
| Номинальное сечение подключаемого провода | 50 мм² — основная характеристика для выбора наконечника под сечение жилы кабеля. |
| Диапазон сечений | 35-50 мм² (оптимально для 50 мм², допускается для 35 мм² при правильном обжиме). |
| Диаметр отверстия под болт (d) | 8 мм (стандартный размер под болт М8). |
| Внешний диаметр кольца (D) | ≈ 16-17 мм (стандартный для отверстия 8 мм). |
| Длина гильзы (L) | ≈ 32-35 мм (длина обжимной части для надёжного контакта с проводом). |
| Ширина гильзы (B) | ≈ 12-14 мм (зависит от производителя и конструкции). |
| Общая длина наконечника | ≈ 55-60 мм (суммарная длина гильзы и кольцевой части). |
| Толщина материала | ≈ 1.8-2.2 мм (усиленная толщина для обеспечения механической прочности при больших токах). |
| Цвет | Серебристо-матовый или блестящий (характерный для луженой поверхности). |
| Технические требования | • Переходное сопротивление: Минимальное, нормируется стандартами (типовое < 0.05 мОм). • Сопротивление покрытия: Не должно превышать сопротивление чистой меди более чем на 10%. • Прочность на растяжение: Высокая, выдерживает усилие на отрыв не менее 2000 Н для сечения 50 мм². • Коррозионная стойкость: Лужение защищает медь в условиях повышенной влажности. |
| Способ оконцевания | Обжим (прессование) гидравлическим или механическим прессом с матрицей соответствующего размера: • Обязательно использование профессионального обжимного инструмента (гидравлические клещи, пресс-клещи). • Рекомендуется двойной обжим (двумя индентированиями) для равномерного обжатия по длине гильзы. |
