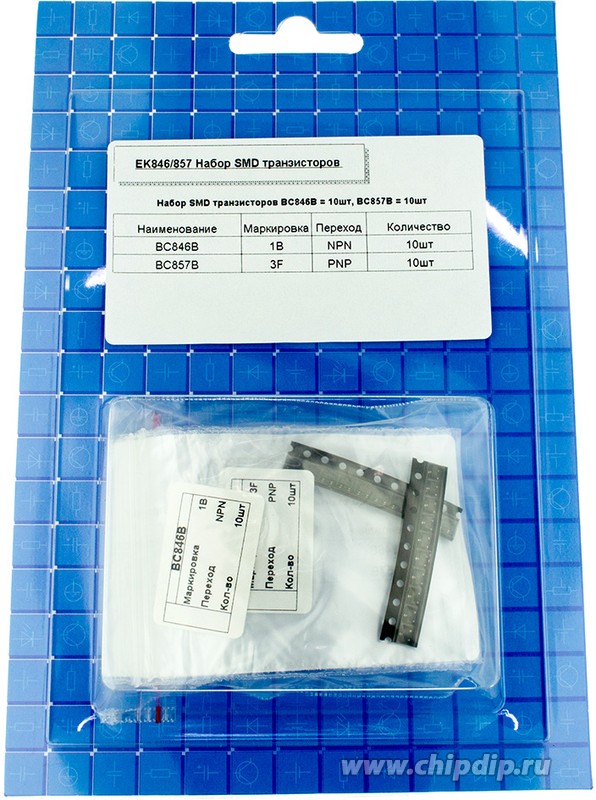

Набор EK846/857 — это комплект из 20 популярных биполярных транзисторов для поверхностного монтажа (SMD), идеально сбалансированный для проектирования и ремонта электроники. Включает по 10 штук комплементарных (взаимодополняющих) транзисторов: BC846B (NPN) и BC857B (PNP) в корпусе SOT-23. Транзисторы имеют близкие параметры, что делает их идеальной парой для симметричных схем: усилителей, ключей, инверторов и стабилизаторов.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Набор биполярных транзисторов для поверхностного монтажа (SMD). |
| Модель набора | EK846/857 – обозначение парного комплекта. |
| Состав набора | • 10 шт. – BC846B (структура NPN), код на корпусе: 1B. • 10 шт. – BC857B (структура PNP), код на корпусе: 3F. Итого: 20 транзисторов. |
| Основное назначение | Универсальное применение в слаботочных и низковольтных аналоговых и импульсных схемах: усиление, коммутация, согласование уровней, работа в составе пар (комплементарных каскадов). |
| Корпус (Package) | SOT-23 (Small Outline Transistor) – самый распространенный 3-выводной SMD-корпус. Габариты: ~2.9 x 1.3 x 0.9 мм. |
| Структура и комплементарность | • BC846B: Транзистор NPN. • BC857B: Транзистор PNP. Пары BC846B / BC857B являются комплементарными – их основные параметры (коэффициент усиления, частотные характеристики, напряжения) близко согласованы, что критически важно для симметричных схем (push-pull, дифференциальные каскады). |
| Ключевые электрические параметры (тип.) | Для BC846B (NPN) / BC857B (PNP): • Напряжение КЭ (V<sub>CEO</sub>): 65 В • Ток коллектора (I<sub>C</sub>): 100 мА • Рассеиваемая мощность (P<sub>tot</sub>): 250 мВт • Коэффициент усиления (h<sub>FE</sub>): Класс B (200-450) – высокий коэффициент, указан в маркировке. • Частота перехода (f<sub>T</sub>): 100 МГц |
| Маркировка на корпусе | • BC846B: На корпусе нанесен код «1B». • BC857B: На корпусе нанесен код «3F». По этим кодам можно однозначно идентифицировать модель. |
