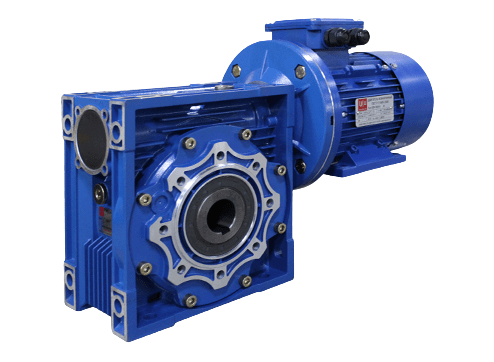

Мотор-редуктор UD-RV RATIO 1/20 SIZE-90 — это компактный и высокоэффективный угловой мотор-редуктор, выполненный по классической схеме RV (циклоидный/планетарный редуктор + коническая передача). Благодаря конструкции с выходным валом, расположенным под углом 90° к оси двигателя, он обеспечивает оптимальную компоновку в условиях ограниченного пространства. Модель идеально подходит для приводов, требующих высокой точности позиционирования, плавности хода и значительного крутящего момента при умеренной скорости: манипуляторы, поворотные столы, конвейерные поворотные узлы, автоматические ворота, смесители, упаковочное и пищевое оборудование.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Угловой мотор-редуктор. Конструкция: коническая передача + циклоидный (планетарный) редуктор (RV-тип). |
| Маркировка (расшифровка) | UD-RV RATIO 1/20 SIZE-90: • UD — Конфигурация: Upright (вертикальный) двигатель с Downward (направленным вниз) выходным валом редуктора. Указывает на стандартное монтажное положение. • RV — Тип редукторной части: Rotary Vector (Циклоидный/планетарный механизм). Обеспечивает высокое передаточное число, компактность, высокий КПД и малый люфт. • RATIO 1/20 — Передаточное число: i = 20. (Входная скорость / Выходная скорость = 20). • SIZE-90 — Типоразмер (габарит) редуктора. Определяет размер корпуса, посадочные места и номинальный выходной момент. |
| Ключевые технические параметры | • Передаточное число (i): 20. • Типоразмер: 90 (условный диаметр корпуса или код размера). • Номинальный выходной момент (T2н): Определяется размером 90. Для данного типоразмера обычно находится в диапазоне 100–350 Н·м (требует уточнения по каталогу производителя). • Допустимый радиальная нагрузка на выходной вал: Критичный параметр для RV-редукторов, высокий для данного типа конструкции. • Люфт выходного вала: Низкий (характерно для RV-механизма), что важно для позиционирования. • КПД: Высокий, обычно ≥85%. • Выходной вал: Цилиндрический, со шпоночным пазом и фиксирующей резьбой (стандартно). • Исполнение двигателя: Асинхронный, 4-полюсный (∼1400-1500 об/мин) или серводвигатель, в зависимости от комплектации. • Выходная скорость (n2): При стандартном 4-полюсном двигателе (1450 об/мин): n2 = 1450 / 20 ≈ 72.5 об/мин. • Степень защиты (IP): Стандартно IP54/IP65. • Смазка: Пластичная смазка (консистентная), необслуживаемая на весь срок службы. |
