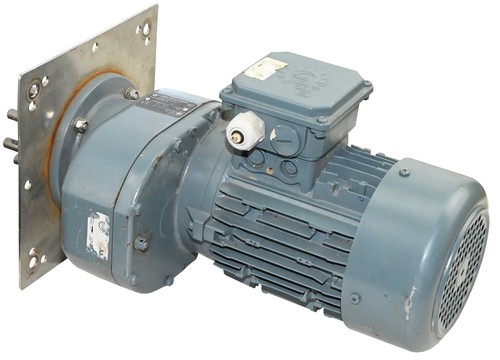

Мотор-редуктор SK330-90LP/4 BRE20 TF — это высокомоментный и энергоэффективный червячный мотор-редуктор серии SK от ведущего европейского производителя (аналоги SEW-Eurodrive, Bauer, NORD). Модель с передаточным числом 90 и двигателем 0.75 кВт предназначена для приводов, требующих значительного снижения скорости и увеличения крутящего момента с эффектом самоторможения. Исполнение BRE20 TF указывает на наличие встроенного частотного преобразователя и специальных электрических опций, что делает его готовым, программируемым решением для систем автоматизации с регулируемой скоростью, таких как конвейеры, подъемные механизмы, смесители и вентиляционные установки.
Технические характеристики и описание (расшифрока маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Одноступенчатый червячный мотор-редуктор со встроенным частотным преобразователем (инвертором). |
| Маркировка (расшифровка) | SK330-90LP/4 BRE20 TF: • SK – Серия редуктора: Червячные мотор-редукторы. • 330 – Типоразмер корпуса редуктора: 330 (определяет габариты и номинальный момент). • 90 – Передаточное число: i = 90. • LP – Исполнение редуктора и двигателя: — L – Вариант конструктивного исполнения (например, положение выходного вала, наличие лап). — P – Исполнение двигателя (например, с тормозом, специальная версия). В данном контексте часто указывает на двигатель с встроенным инвертором. • /4 – Количество полюсов двигателя: 4-полюсный (синхронная скорость 1500 об/мин при 50 Гц). • BRE20 – Тип встроенного частотного преобразователя и его номинал: — BRE – Обозначение серии или типа встроенного частотного преобразователя (Brake Resistor Embedded или аналог). — 20 – Номинальный выходной ток преобразователя или мощность, соотнесенная с двигателем (~0.75-1.1 кВт). • TF – Электрические опции и характеристики двигателя: — T – Может обозначать наличие встроенного тормоза (отсюда и «BRE» – управление тормозом) или тип клеммной коробки. — F – Класс энергоэффективности двигателя (например, IE3/IE4 – Premium/Super Premium) или тип обратной связи. |
| Ключевые технические параметры | • Передаточное число (i): 90. • Типоразмер редуктора: 330 (крупный для червячных редукторов). • Мощность двигателя (P1): Для типоразмера 330 и 4 полюсов ориентировочно 0.75 – 1.1 кВт. Чаще всего 0.75 кВт. • Скорость выходного вала (n2): При входной ~1435 об/мин составляет ~16 об/мин (1435 / 90). • Номинальный выходной момент (T2н): Для типоразмера 330 и i=90 находится в диапазоне 350 – 500 Нм (зависит от мощности и производителя). • Ключевая особенность: Встроенный частотный преобразователь (инвертор) BRE20. Позволяет: — Плавный пуск и останов. — Регулировка скорости в широком диапазоне (например, 1:10). — Управление моментом. — Встроенные функции защиты двигателя. • Самоторможение: Присутствует благодаря червячной передаче с i=90. • Степень защиты (IP): Редуктор: IP55 или выше. Встроенный инвертор: IP20 (закрыт внутри клеммной коробки редуктора). • Класс изоляции двигателя: F. • Смазка: Редуктор заправлен синтетическим маслом, стойким к длительной эксплуатации. |
