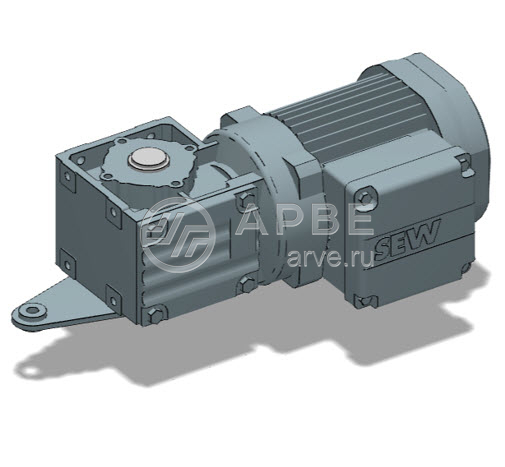

Мотор-редуктор SEW-EURODRIVE WA20 DR63M4 — это компактный и надежный червячный мотор-редуктор из серии WA, предназначенный для широкого спектра приводных задач общего назначения. Данная модель сочетает в себе эффективность червячной передачи с типоразмером 20 и мощностью 0.18 кВт, что делает ее идеальным решением для автоматизации легкого оборудования, где требуется эффект самоторможения, средний крутящий момент и простота монтажа. Это универсальный привод для систем вентиляции, заслонок, небольших конвейеров, подъемных механизмов и технологических линий.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Червячный мотор-редуктор. Моноблочная конструкция. |
| Маркировка (расшифровка) | WA20 DR63M4: • WA – Серия редуктора: Компактные червячные мотор-редукторы SEW-EURODRIVE (ранее серия W). • 20 – Типоразмер редуктора: Размер корпуса 20, определяющий габариты и номинальный момент. • D – Исполнение двигателя: Стандартный асинхронный двигатель (без тормоза). • R – Вариант исполнения двигателя/редуктора: Конкретное конструктивное исполнение. • 63 – Типоразмер двигателя (Frame Size): Рамный размер 63 мм по стандарту IEC. • M4 – Количество полюсов двигателя: 4-полюсный (синхронная скорость 1500 об/мин). |
| Ключевые технические параметры (ориентировочные для серии WA) | • Типоразмер редуктора: 20 (самый компактный в серии WA). • Номинальная мощность (P1): 0.18 кВт (180 Вт) – характерная мощность для двигателя 63M4. • Скорость двигателя: ~1380 об/мин (4-полюсный при 50 Гц). • Передаточное число (i): Для серии WA20 стандартные передаточные числа находятся в диапазоне 5…100. Конкретное число не указано в базовой маркировке (WA20) и определяется полным заказным кодом. Наиболее распространены числа 7.5, 10, 15, 20, 25, 30, 40, 50. • Скорость выходного вала (n2): Зависит от i. Например, при i=30: ~46 об/мин. • Номинальный выходной момент (T2н): Для типоразмера 20 с двигателем 0.18 кВт ориентировочно 10 – 25 Нм (зависит от передаточного числа). • Самоторможение: Присутствует при передаточных числах примерно i ≥ 20. • Степень защиты (IP): Стандартно IP55 (защита от пыли и струй воды). • Класс изоляции двигателя: F. • Напряжение питания: 3-фазное, 400 В, 50 Гц (стандарт для EU). Возможны другие напряжения. • КПД редуктора: Характерный для червячных передач (для i=30 около 70-75%). • Смазка: Заводская заправка долговечным синтетическим маслом. |
