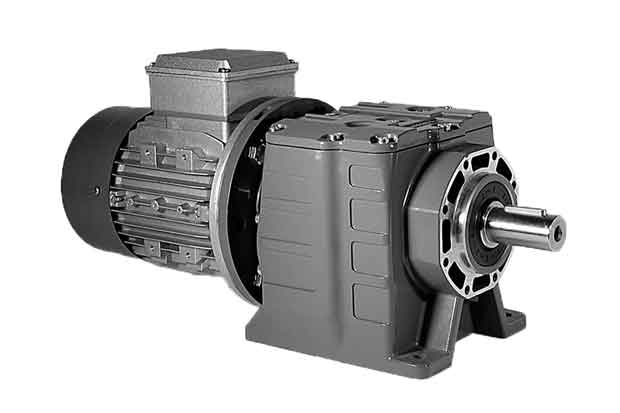

Мотор-редуктор MRD 03/B3 H 160 IEC56-B5 — это современный и компактный цилиндрический соосный мотор-редуктор, являющийся аналогом модели ЦСМР 90/75-160. Данный привод, соответствующий международным стандартам (IEC), с передаточным числом 160 и мощностью 0.75 кВт, обеспечивает высокий крутящий момент на низкой выходной скорости. Исполнение с креплением B3 (на лапах) и двигателем стандарта IEC56-B5 гарантирует простую интеграцию и взаимозаменяемость в широком спектре промышленного оборудования: конвейерах, подъемниках, смесителях и системах автоматизации.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Цилиндрический соосный мотор-редуктор. Исполнение на лапах. |
| Маркировка (расшифровка) | MRD 03/B3 H 160 IEC56-B5: • MRD – Серия редуктора: Общепринятое обозначение для цилиндрических соосных мотор-редукторов (Motor Reducer). • 03 – Типоразмер редуктора: Размер 03, соответствующий определенным габаритам и моменту (аналог корпусу 90 мм). • /B3 – Исполнение по монтажу: B3 – горизонтальное исполнение с креплением на лапах (стандарт IEC). • H – Конструктивное исполнение или тип передачи: Вероятно, обозначает горизонтальную компоновку или серию. • 160 – Передаточное число: i = 160. • IEC56-B5 – Стандарт и исполнение двигателя: — IEC56 – Рамный размер двигателя по международному стандарту IEC (высота оси вращения 56 мм). — B5 – Исполнение двигателя с фланцевым креплением. В комбинации с B3 означает, что двигатель имеет фланец B5 для соединения с редуктором, а сам редуктор крепится на лапы B3. |
| Соответствие аналогу | Аналог редуктора: ЦСМР 90/75-160 (РАМ 9/120). Основные аналогичные параметры: • Диаметр корпуса/типоразмер: MRD 03 ≈ ЦСМР 90. • Мощность: 0.75 кВт. • Передаточное число: 160. • Скорость выходного вала: ~8.75 об/мин. • Диаметр выходного вала: 20 мм (типовой для данного типоразмера). |
| Ключевые технические параметры | • Типоразмер редуктора: 03. • Передаточное число (i): 160. • Мощность двигателя (P1): 0.75 кВт (750 Вт) – для двигателя IEC56. • Скорость двигателя: 4-полюсный (~1400 об/мин при 50 Гц). • Скорость выходного вала (n2): ~8.75 об/мин (1400 / 160). • Номинальный выходной момент (T2н): Ориентировочно 700 – 1000 Нм (как у аналога). • Выходной вал: Цилиндрический, диаметром 20 мм со шпонкой. • Крепление: B3 (лапы) для монтажа редуктора. • Соединение двигателя с редуктором: Фланец B5. • КПД: Высокий (>90%) благодаря цилиндрической передаче. • Степень защиты (IP): Стандартно IP55 или IP54. • Класс изоляции двигателя: F. • Смазка: Заводская заправка долговечным маслом. |
