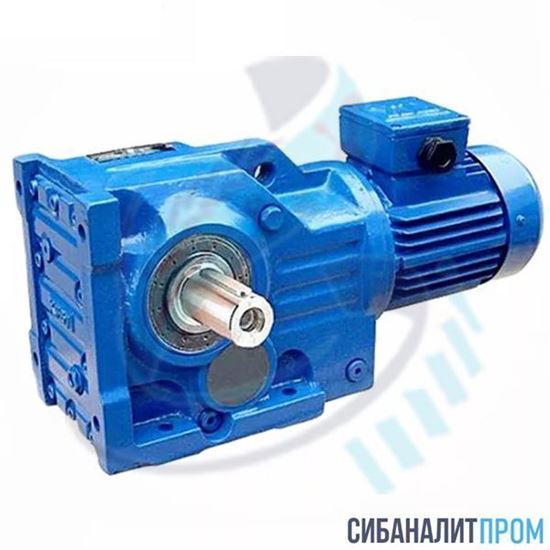

Мотор-редуктор SEW-EURODRIVE КА87/Т DRS132S4/TF — это универсальный и надежный коническо-цилиндрический (червячно-цилиндрический) мотор-редуктор с углом 90° между валами, оснащенный двигателем с электромагнитным тормозом. Данная модель сочетает в себе компактность угловой компоновки, высокий крутящий момент и функцию безопасной остановки. Исполнение с типоразмером КА87/Т и двигателем DRS132S4/TF делает его идеальным решением для приводов, работающих в тяжелых условиях и требующих точного позиционирования или удержания нагрузки: подъемных механизмов, конвейеров, смесителей, поворотных столов и промышленных вентиляционных заслонок.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Коническо-цилиндрический (червячно-цилиндрический) угловой мотор-редуктор с тормозом. Входной и выходной валы расположены под углом 90°. |
| Маркировка (расшифровка) | КА87/Т DRS132S4/TF: • КА87/Т – Базовая модель редуктора: — K – Коническо-цилиндрический редуктор. — A – Исполнение с крепежными лапами и выходным валом. — 87 – Условный типоразмер редуктора, определяющий габариты и номинальный момент. — /Т – Указывает на наличие встроенного электромагнитного тормоза в комплекте с редуктором (редуктор поставляется в сборе с тормозным двигателем). • DRS132S4/TF – Электродвигатель с тормозом и особым исполнением: — D – Серия двигателя (стандартный асинхронный). — R – Исполнение с встроенным электромагнитным тормозом. — S – Тип вала: цилиндрический со шпонкой. — 132 – Типоразмер (Frame Size): Высота оси вращения 132 мм по стандарту IEC. — S4 – Длина сердечника и число полюсов: — S – Короткая длина сердечника. — 4 – 4-полюсный двигатель (синхронная скорость 1500 об/мин). — /TF – Класс энергоэффективности и конструктивное исполнение: Указывает на двигатель высокого КПД (IE3 Premium Efficiency) в усиленном исполнении для тяжелых условий (улучшенные уплотнения, защита). |
| Ключевые технические параметры (ориентировочные) | • Типоразмер редуктора: Условный размер 87. • Передаточное число (i): Не указано в базовой маркировке. Для серии KA87 типовой ряд включает числа примерно от 5 до 100. Конкретное число определяется полным заказным кодом SEW. • Мощность двигателя (P1): Для двигателя 132S4 мощность обычно составляет 5.5 – 7.5 кВт (наиболее вероятно 5.5 или 7.5 кВт). • Скорость двигателя (n1): ~1450 об/мин (4-полюсный). • Скорость выходного вала (n2): Зависит от передаточного числа. Например, при i=20: ~72.5 об/мин. • Номинальный выходной момент (T2н): Для типоразмера 87 с двигателем ~7.5 кВт ориентировочно 700 – 1200 Нм (зависит от i). • Тормоз: Электромагнитный тормоз постоянного тока в составе двигателя (R). Обеспечивает безопасную остановку и удержание. • Конструкция: Угловая (90°), что экономит пространство. • КПД: Высокий, благодаря цилиндрическим передачам второй ступени. • Степень защиты (IP): Стандартно IP55 для редуктора и двигателя. • Класс изоляции: F. |
