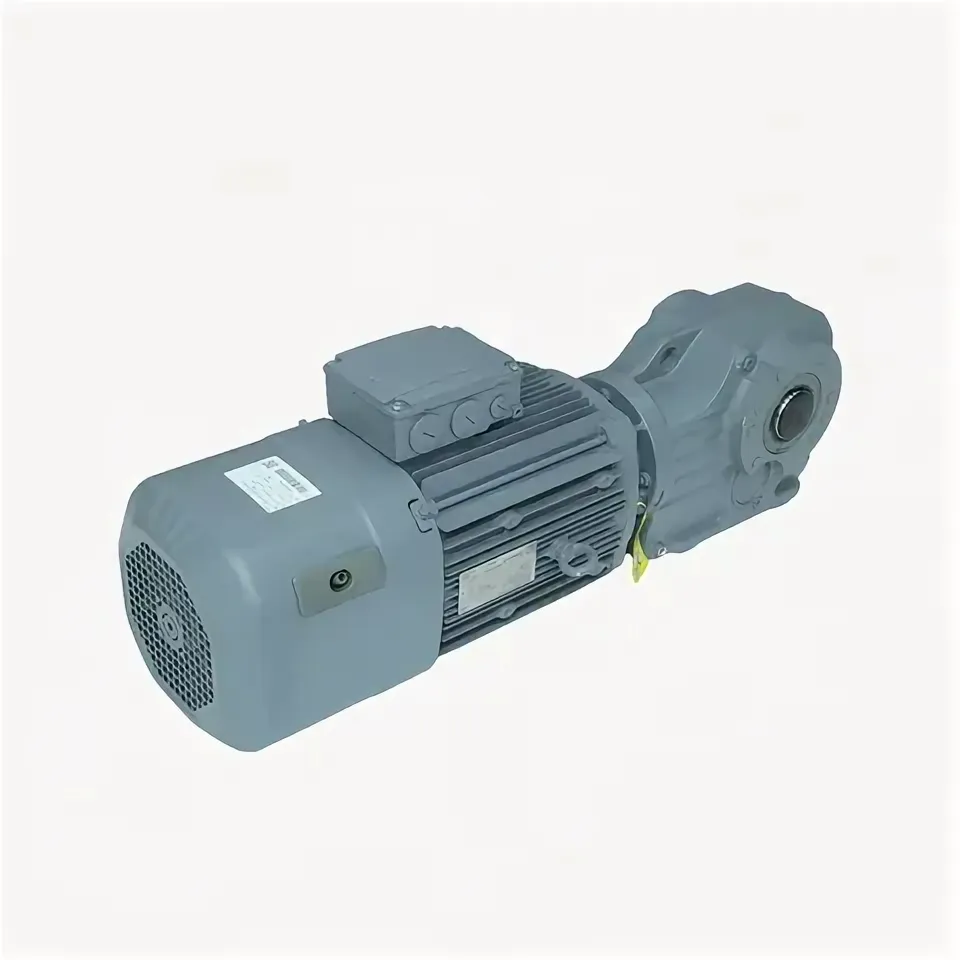

Мотор-редуктор KA67B DRL80M4/TH/ES7R/V — это компактный, надежный и высокоэффективный цилиндрический трехступенчатый мотор-редуктор серии KA производства компании SEW-EURODRIVE. Данная модель является эталонным решением для широкого спектра промышленных применений, требующих точного и надежного привода с постоянной или переменной скоростью. Редуктор оснащен электродвигателем DRL80M4 и комплексом дополнительных опций, что делает его готовым к интеграции в сложные автоматизированные системы. Это универсальный привод для конвейеров, смесителей, элеваторов, вентиляторов и другого технологического оборудования.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Цилиндрический трехступенчатый мотор-редуктор (по стандарту SEW: редуктор типа «F» — насадной, с полым валом) с фланцевым асинхронным двигателем. |
| Маркировка (расшифровка) | KA67B DRL80M4/TH/ES7R/V: • KA – Серия редуктора: Цилиндрический (коническо-цилиндрический) редуктор с параллельными валами. «A» обозначает исполнение. • 67 – Типоразмер: Габаритный размер редуктора (соответствует определенному межосевому расстоянию и крутящему моменту). • B – Исполнение: Вариант монтажного фланца редуктора (напр., B – для фланца типа F107). • DRL80M4 – Двигатель: Асинхронный двигатель серии DRL. 80 – габарит двигателя (высота оси вала), M – длина сердечника (мощность), 4 – число полюсов (~1500 об/мин при 50 Гц). • TH – Тормоз: Встроенный электромагнитный тормоз постоянного тока (стояночный/удерживающий). • ES7R – Энкодер: Дополнительный датчик обратной связи. ES7 – тип энкодера (абсолютный или инкрементальный), R – резольвер или спецификация разрешения/интерфейса. • V – Направление вращения: Вероятно, обозначение специального исполнения (например, V – с вентилятором охлаждения) или варианта монтажа. |
| Назначение и особенности | • Универсальный промышленный привод: Предназначен для передачи крутящего момента и снижения скорости вращения в непрерывных и повторно-кратковременных режимах работы. • Модульная конструкция: Позволяет комбинировать различные опции (двигатель, тормоз, энкодер) для точного соответствия задаче. • Высокий КПД: Благодаря цилиндрическим зубчатым передачам. • Насадной редуктор: Исполнение с полым валом для прямой установки на приводной вал оборудования, что упрощает монтаж и исключает необходимость в муфте. |
| Ключевые технические параметры (ориентировочные для KA67) | • Номинальный выходной момент (M2N): Около 650 – 850 Нм (зависит от передаточного числа). • Передаточное число (i): Стандартный диапазон для серии KA (примерно от 6.3 до 100). Требует уточнения по полному заказному номеру. • Мощность двигателя (P): Определяется индексом DRL80M4, ориентировочно 1.5 – 2.2 кВт. • Скорость выходного вала: Зависит от i и скорости двигателя (~1500 об/мин), от ~15 до ~240 об/мин. • Класс защиты двигателя (IP): Стандартно IP55 (защита от пыли и струй воды). • Класс изоляции: F (до 155°C). • Степень вибронагруженности: VR (стандартная) или V5 (повышенная) в зависимости от исполнения. |
