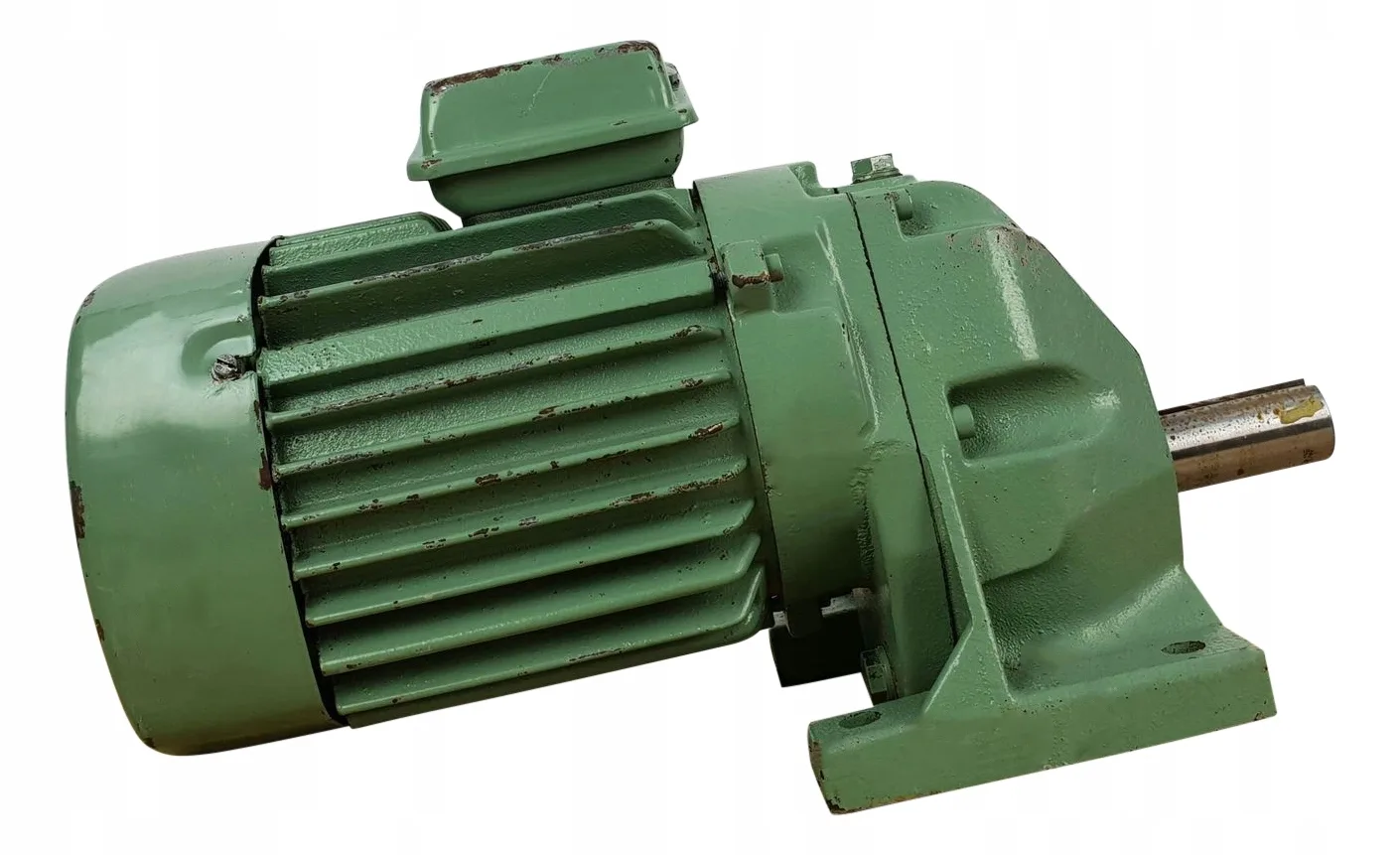

Мотор-редуктор HM2-160L-4 — это мощный, надежный и универсальный цилиндрический горизонтальный мотор-редуктор общепромышленного назначения. Сочетание тихоходного электродвигателя 15 кВт и встроенного двухступенчатого редуктора делает его идеальным решением для приводов с высокими требованиями к крутящему моменту и долговечности. Предназначен для интенсивной эксплуатации в составе конвейеров, смесителей, элеваторов, промышленных вентиляторов, насосных станций и другого тяжелого оборудования.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Цилиндрический горизонтальный мотор-редуктор, соосный. |
| Маркировка (расшифровка) | HM2-160L-4: • HM — Тип редуктора: цилиндрический горизонтальный мотор-редуктор (общепринятое обозначение). • 2 — Количество ступеней редукции: двухступенчатый (обеспечивает большее передаточное число и момент). • 160 — Типоразмер (межосевое расстояние) редуктора, определяет его мощность и габариты. • L — Условная длина корпуса (удлиненный статор) электродвигателя. • 4 — Число полюсов электродвигателя. |
| Основные параметры двигателя | • Мощность (Pн): 15 кВт • Напряжение питания: 400 В, 50 Гц (3~) • Скорость вращения (входная): ~1460 об/мин (синхронная скорость для 4-полюсного двигателя — 1500 об/мин). • Исполнение по монтажу: IM 1081 (лапы) или IM 2081 (лапы + фланец B5). • Класс изоляции: F • Степень защиты (IP): Стандартно IP55 (защита от пыли и струй воды). |
| Ключевые параметры редуктора | • Передаточное число (i): Стандартный диапазон для HM2-160 — от ~10 до ~70 (например, i=20, 25, 31.5, 40, 50). Требует уточнения в конкретном заказе. • Номинальный выходной момент (T2н): Зависит от передаточного числа. Для типоразмера 160 и мощности 15кВт может достигать 1200-2000 Нм и более. • Выходная скорость (n2): Рассчитывается по формуле: n2 = 1460 / i. Например, при i=25: n2 ≈ 58 об/мин. • КПД: Высокий — до 96-97% на ступень. • Выходной вал: Цилиндрический, со шпоночным пазом (стандартно). • Смазка: Заправочное масло (индустриальное). |
