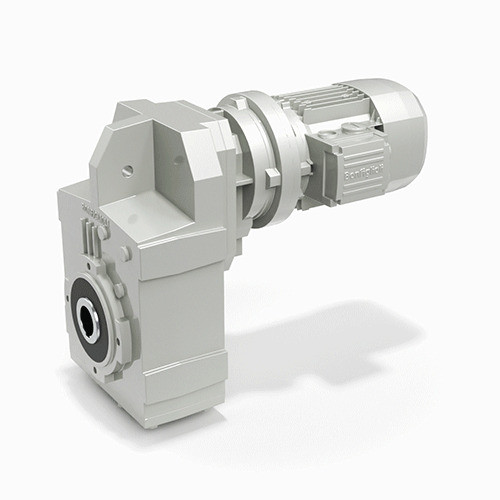

Мотор-редуктор Bonfiglioli F10/H25 1/5 — это надежный и высокопроизводительный цилиндрический трехступенчатый мотор-редуктор с полым выходным валом. Модель из серии F10 в исполнении H25 предназначена для создания компактных, мощных и легко монтируемых приводов, где требуется высокий крутящий момент при низкой скорости вращения. Ключевой особенностью является полый выходной вал, позволяющий осуществлять прямой монтаж на приводной вал оборудования, что исключает необходимость в соединительной муфте и повышает жесткость системы. Это решение идеально для тяжелых условий эксплуатации в конвейерных системах, мешалках, смесителях и промышленных шнеках.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Цилиндрический трехступенчатый соосный мотор-редуктор с полым выходным валом. |
| Маркировка (расшифровка) | F10/H25 1/5: • F10 – Серия и типоразмер редуктора: — F – Обозначение серии цилиндрических редукторов с полым валом. — 10 – Типоразмер (Size 10). Определяет габариты, посадочные размеры и номинальный крутящий момент. Это крупный промышленный размер. • H25 – Исполнение и мощность двигателя: — H – Тип двигателя и конструктивное исполнение. «H» указывает на стандартный трехфазный асинхронный двигатель (в линейке Bonfiglioli). — 25 – Мощность двигателя в киловаттах. P1н = 25 кВт (около 34 л.с.). • 1/5 – Передаточное число: i = 5 (отношение входной скорости к выходной). Возможна также маркировка просто «5». |
| Ключевые технические параметры | • Передаточное число (i): 5. • Типоразмер редуктора: 10 (крупный). • Мощность двигателя (P1): 25 кВт (3-фазный, асинхронный). • Синхронная скорость двигателя: Наиболее вероятно для 4-полюсного исполнения — 1500 об/мин (50 Гц). Возможны и другие варианты (2, 6 полюсов). • Скорость выходного вала (n2): При ~1450 об/мин (4-полюсный) составляет ~290 об/мин (1450 / 5). • Номинальный выходной момент (T2н): Для типоразмера 10, мощности 25 кВт и i=5 находится в диапазоне 750 – 950 Нм (точное значение необходимо уточнять по каталогу Bonfiglioli). • Конструкция выхода: Полый выходной вал со стопорным устройством (обычно призматический стопорный элемент или натяжная втулка) для передачи крутящего момента. • Конструкция входа: Интегрированный фланец двигателя (моноблочное исполнение). • КПД: Очень высокий, характерный для цилиндрических передач — ≥ 96%. • Степень защиты (IP): Стандартно IP55 для редуктора и двигателя. • Класс изоляции двигателя: F. • Класс энергоэффективности двигателя: IE2 или IE3 (уточняется по актуальному каталогу). • Смазка: Редуктор заправлен синтетическим маслом, рассчитанным на длительный срок службы. |
