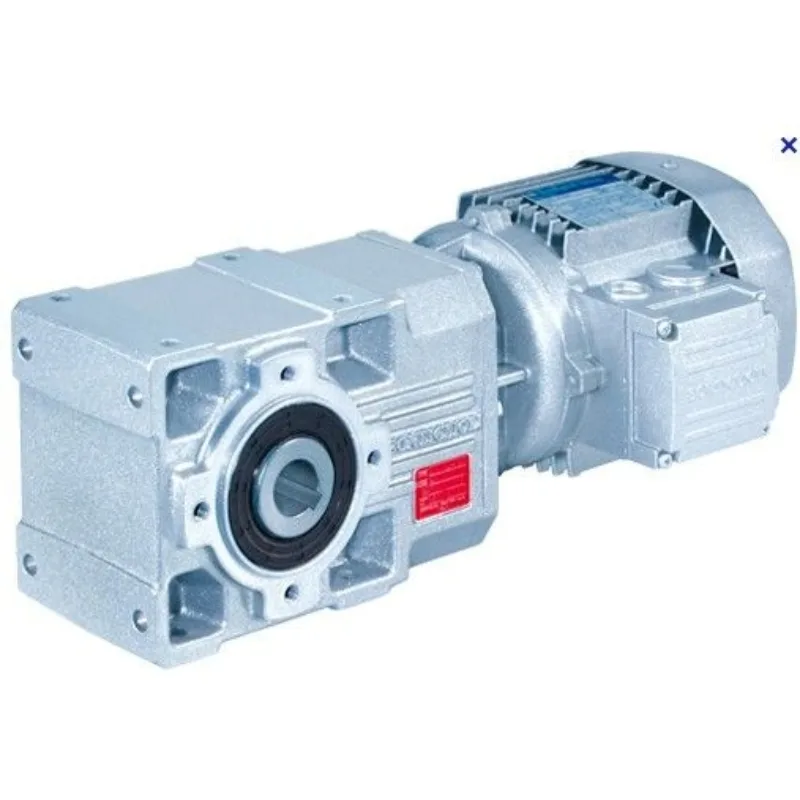

Мотор-редуктор B W63U-45P80T/d25 (также известный как Bonfiglioli W63U-45P80T/d25) — это компактный, высокоэффективный и надежный червячный мотор-редуктор с фланцевым креплением. Данная модель с передаточным числом 45 и двигателем мощностью 0.55 кВт является идеальным решением для приводных систем, требующих среднего крутящего момента, эффекта самоторможения и удобства монтажа за счет выходного фланца. Исполнение B14 позволяет напрямую присоединять редуктор к ответному фланцу машины, что обеспечивает простую и надежную интеграцию в конвейеры, смесители, поворотные механизмы и другое промышленное оборудование.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Червячный фланцевый мотор-редуктор. Моноблочный агрегат с выходным фланцем. |
| Маркировка (расшифровка) | W63U-45P80T/d25: • W – Тип редуктора: Червячный (Worm). • 63 – Типоразмер редуктора (Size 63). Определяет габариты и номинальный момент. • U – Исполнение редуктора: Обозначает конкретную серию с выходным фланцем (часто серия «U» для фланцевого исполнения). • 45 – Передаточное число: i = 45. • P80T – Электродвигатель: — P – Тип двигателя (стандартный асинхронный). — 80 – Типоразмер двигателя: рамный размер 80 мм по стандарту IEC. — T – Длина сердечника и конструктивное исполнение двигателя. • /d25 – Исполнение выходного вала/фланца: Указывает на диаметр выходного вала или конкретный размер присоединительного фланца. d25 часто соответствует выходному валу диаметром 25 мм. |
| Дополнительная информация в скобках | BH80A4 B14, 0.55кВт, 1400 об/м., фл.В14: • BH80A4 – Исполнение двигателя Bonfiglioli: — BH – Серия двигателя. — 80 – Рамный размер (80 мм). — A4 – 4-полюсный двигатель (синхронная скорость 1500 об/мин). • B14 – Исполнение фланца крепления двигателя: Фланец B14 (или B5 в сочетании с лапами) для соединения с редуктором. • 0.55 кВт – Мощность двигателя. • 1400 об/мин – Номинальная скорость вращения вала двигателя под нагрузкой. • фл.В14 – Тип выходного фланца редуктора: Выходной фланец стандарта B14 для крепления к рабочей машине. |
| Ключевые технические параметры | • Типоразмер редуктора: 63. • Передаточное число (i): 45. • Мощность двигателя (P1): 0.55 кВт (550 Вт). • Скорость двигателя (n1): ~1400 об/мин (4-полюсный, 50 Гц). • Скорость выходного вала (n2): ~31 об/мин (1400 / 45). • Номинальный выходной момент (T2н): Для типоразмера 63 и i=45 ориентировочно 90 – 130 Нм. • Самоторможение: Присутствует и надежно (для червячных пар с i=45). • Конструкция выхода: Выходной фланец B14 с центральным выходным валом диаметром 25 мм (d25), как правило, со шпоночным пазом. • Степень защиты (IP): Стандартно IP55 для редуктора и двигателя. • Класс изоляции двигателя: F. • Класс энергоэффективности: Обычно IE2 (стандарт). • Смазка: Редуктор поставляется заправленным синтетическим маслом, рассчитанным на длительный срок службы. |
