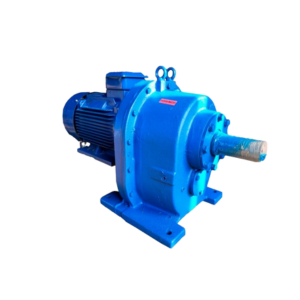

Мотор-редуктор 4МЦ2С-160-71-18,5-G110-П-ЦУ3 — это мощный, высокомоментный цилиндрический двухступенчатый соосный мотор-редуктор тяжелой серии, предназначенный для создания приводов с очень высоким крутящим моментом на низкой скорости. Модель с крупным межосевым расстоянием 160 мм, передаточным числом 71 и двигателем 18,5 кВт представляет собой промышленную рабочую лошадку для самых тяжелых условий. Ключевая особенность — полый выходной вал (-П), обеспечивающий прямой монтаж на вал исполнительного механизма. Исполнение ЦУ3 гарантирует надежную работу в закрытых производственных помещениях. Это основное силовое решение для приводов мельниц, дробилок, тяжелых конвейеров, шнеков и смесителей.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Цилиндрический двухступенчатый соосный мотор-редуктор с полым выходным валом. |
| Маркировка (расшифровка) | 4МЦ2С-160-71-18,5-G110-П-ЦУ3: • 4 – Номер схемы сборки (вариант компоновки). • М – Тип привода: Мотор-редуктор. • Ц – Тип передачи: Цилиндрическая. • 2 – Число ступеней: Двухступенчатый. • С – Исполнение валов: Соосный. • 160 – Межосевое расстояние тихоходной ступени, мм: 160 мм (крупнейший типоразмер в линейке). • 71 – Передаточное число: i = 71. • 18,5 – Мощность электродвигателя, кВт: 18,5 кВт (~25 л.с.). • G110 – Тип и габарит двигателя: Трехфазный асинхронный двигатель серии АИР с высотой оси вращения 110 мм (для данной мощности — модель типа АИР180М или аналогичная). • -П – Исполнение выходного вала: Полый вал. • ЦУ3 – Климатическое исполнение: — Ц – Степень защиты двигателя: IP44. — У – Климатическое исполнение: Умеренный климат. — 3 – Категория размещения: В закрытых помещениях с нерегулируемыми климатическими условиями (отапливаемые или неотапливаемые цеха). |
| Ключевые технические параметры | • Типоразмер (межосевое расстояние): 160 мм (тяжелая серия). • Передаточное число (i): 71. • Мощность двигателя (P1): 18,5 кВт (3~380В, 50 Гц). • Скорость двигателя: 4-полюсный (~1470 об/мин). • Скорость выходного вала (n2): ~20,7 об/мин (1470 / 71). Крайне низкая, тихоходный выход. • Номинальный выходной момент (T2н): Для межосевого 160 мм, i=71 и P=18,5 кВт ориентировочно 7 500 – 10 000 Нм (7,5 – 10 кНм). Требует уточнения по паспорту. • Конструкция выхода: Полый выходной вал (-П). Диаметр вала значительный, рассчитан на высокие нагрузки. • КПД: Высокий, порядка 95-96%. • Степень защиты (IP): Корпус редуктора — высокая, двигатель — IP44. • Смазка: Картерная, маслом И-Г-А. Для тяжелых режимов рекомендуется использование современных высоконагруженных масел. |
