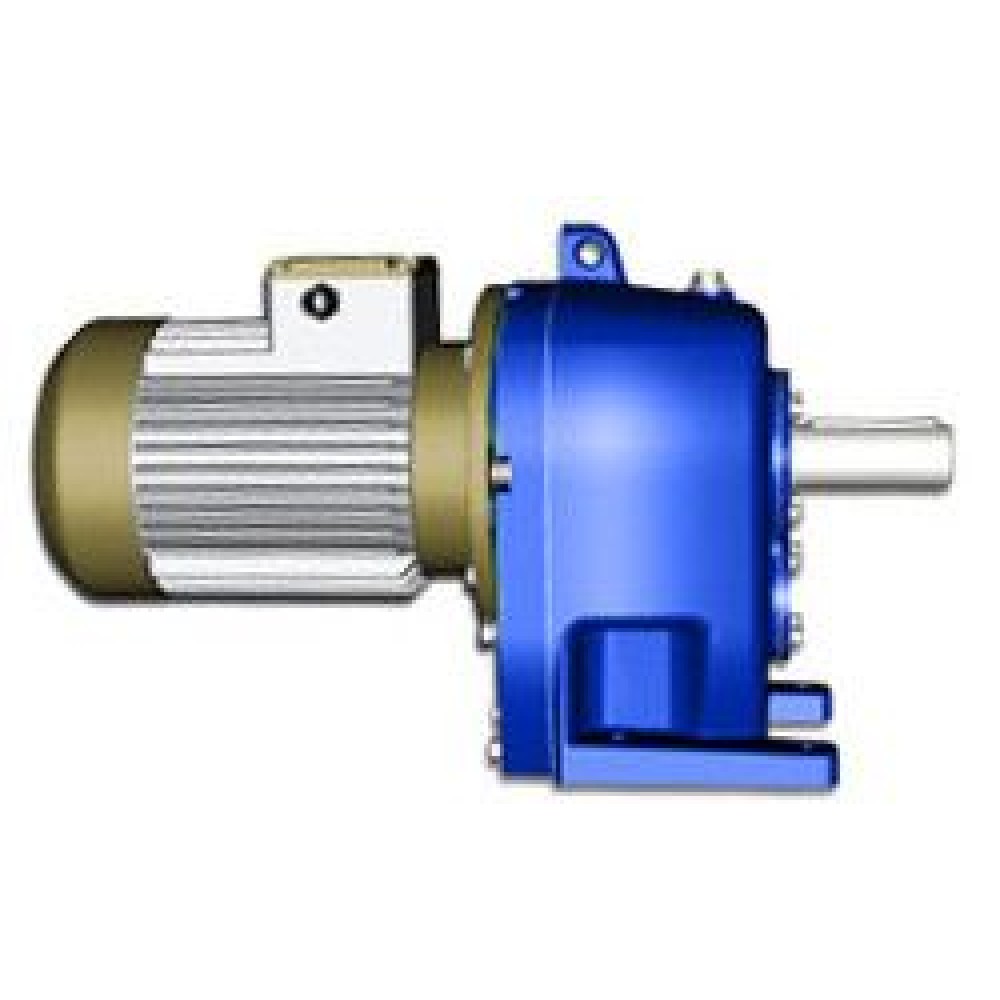

Мотор-редуктор 4МЦ2С-160-56-15,0-G110-П-ЦУЗ — это высокомоментный и надежный цилиндрический двухступенчатый соосный мотор-редуктор тяжелой серии, предназначенный для создания мощных приводов с низкой выходной скоростью. Модель с крупным межосевым расстоянием 160 мм, передаточным числом 56 и двигателем 15,0 кВт обеспечивает исключительный крутящий момент для работы в самых тяжелых условиях. Ключевая особенность — полый выходной вал (-П), обеспечивающий прямой монтаж на вал рабочего механизма. Исполнение ЦУЗ гарантирует работу в закрытых производственных помещениях. Это основное силовое решение для приводов шнеков, барабанов, смесителей, лебедок и тяжелого конвейерного оборудования.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Цилиндрический двухступенчатый соосный мотор-редуктор с полым выходным валом. |
| Маркировка (расшифровка) | 4МЦ2С-160-56-15,0-G110-П-ЦУЗ: • 4 – Номер схемы сборки (вариант компоновки). • М – Тип привода: Мотор-редуктор. • Ц – Тип передачи: Цилиндрическая. • 2 – Число ступеней: Двухступенчатый. • С – Исполнение валов: Соосный. • 160 – Межосевое расстояние тихоходной ступени, мм: 160 мм (тяжелый типоразмер). • 56 – Передаточное число: i = 56. • 15,0 – Мощность электродвигателя, кВт: 15,0 кВт (~20 л.с.). • G110 – Тип и габарит двигателя: Трехфазный асинхронный двигатель серии АИР с высотой оси вращения 110 мм (например, АИР180М или аналогичный для данной мощности). • -П – Исполнение выходного вала: Полый вал для непосредственной посадки на вал машины. • ЦУЗ – Климатическое исполнение: — Ц – Степень защиты двигателя: IP44. — У – Климатическое исполнение: Умеренный климат. — З – Категория размещения: Закрытые помещения без прямого воздействия солнечной радиации и атмосферных осадков. |
| Ключевые технические параметры | • Типоразмер (межосевое расстояние): 160 мм (тяжелая серия). • Передаточное число (i): 56. • Мощность двигателя (P1): 15,0 кВт (3~380В, 50 Гц). • Скорость двигателя: 4-полюсный (~1470 об/мин). • Скорость выходного вала (n2): ~26,3 об/мин (1470 / 56). Низкая, тихоходный выход. • Номинальный выходной момент (T2н): Для межосевого 160 мм, i=56 и P=15,0 кВт ориентировочно 5 000 – 7 000 Нм (5 – 7 кНм). Требует уточнения по паспорту. • Конструкция выхода: Полый выходной вал (-П) большого диаметра. Требует стопорного устройства (призматическая втулка). • КПД: Высокий, порядка 95-96%. • Степень защиты (IP): Корпус редуктора — высокая, двигатель — IP44. • Смазка: Картерная, маслом И-Г-А. Для тяжелых режимов рекомендуется использование современных высоконагруженных масел. |
