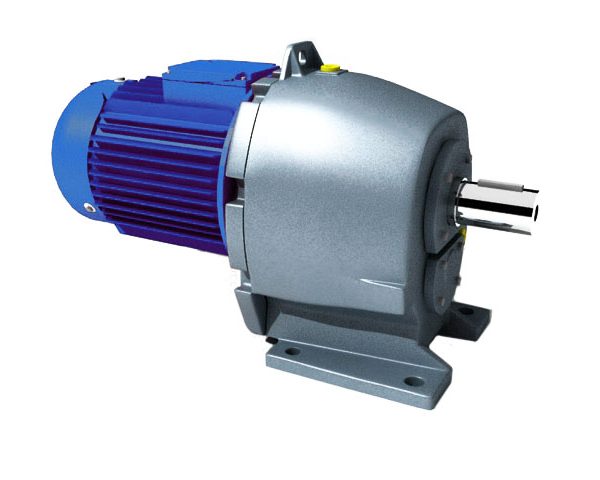

Мотор-редуктор 4МЦ2С-160-56-15,0-G-110-П-ЦУЗ — это мощный, четырехступенчатый цилиндрический соосный мотор-редуктор общепромышленного исполнения, предназначенный для тяжелых условий эксплуатации. Агрегат объединяет в моноблоке электродвигатель и многоступенчатый редуктор, обеспечивая высокое передаточное число и значительный крутящий момент на выходном валу. Модель разработана для продолжительной работы в составе приводов конвейеров, мешалок, элеваторов, смесителей и другого тяжелого промышленного оборудования в горнодобывающей, металлургической, цементной и строительной отраслях.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Четырехступенчатый цилиндрический соосный мотор-редуктор горизонтального исполнения. |
| Маркировка (расшифровка) | 4МЦ2С-160-56-15,0-G-110-П-ЦУЗ: • 4 – Количество ступеней редуктора: Четыре ступени редуцирования. • МЦ2С – Тип и серия: «М» – Мотор-редуктор, «Ц» – Цилиндрический, «2С» – двухстороннее расположение валов (или исполнение с двумя выходными валами) или обозначение серии. • 160 – Межосевое расстояние тихоходной ступени: 160 мм. Ключевой параметр, определяющий типоразмер и габарит. • 56 – Передаточное число: i = 56. • 15,0 – Мощность электродвигателя: 15,0 кВт. • G-110 – Исполнение выходного вала: Конструктивный код. «G» может обозначать цилиндрический вал, «110» – его диаметр (110 мм) или код исполнения. • П – Исполнение по способу монтажа: Вероятно, «П» – с лапами (горизонтальное исполнение на лапах). • ЦУЗ – Климатическое исполнение и категория размещения: «Ц» – для умеренно-холодного климата, «УЗ» – для работы в закрытых помещениях с искусственно регулируемыми условиями (категория 3.1 по старому ГОСТ 15150). |
| Назначение и особенности | • Привод для тяжелонагруженных механизмов: Предназначен для работы в составе приводов с высоким моментом сопротивления и низкой выходной скоростью. • Высокое передаточное число: Четыре ступени позволяют достичь большого передаточного числа (i=56) при сохранении высокого КПД и компактности. • Надежность и долговечность: Конструкция рассчитана на длительную непрерывную работу (режим S1) в условиях запыленности и вибрации. • Универсальность: Стандартизированное исполнение позволяет применять редуктор в различных отраслях промышленности. • Соосная компоновка: Входной и выходной валы расположены на одной оси, что упрощает компоновку привода. |
| Ключевые технические параметры (ориентировочные) | • Межосевое расстояние тихоходной ступени: 160 мм. • Передаточное число (i): 56. • Мощность электродвигателя (P1): 15,0 кВт. • Скорость выходного вала (n2): При скорости двигателя ~1500 об/мин: ~1500 / 56 ≈ 26,8 об/мин. • Расчетный номинальный момент на выходном валу (M2): ~9550 * 15 * 0.93 / 26.8 ≈ ~4970 Нм (с учетом КПД ~0.93). • КПД агрегата: ~0.92 – 0.94. • Режим работы: Продолжительный (S1). • Класс защиты двигателя (IP): Не ниже IP54. • Способ смазки: Картерный (разбрызгиванием), комбинированная смазка подшипников. |
