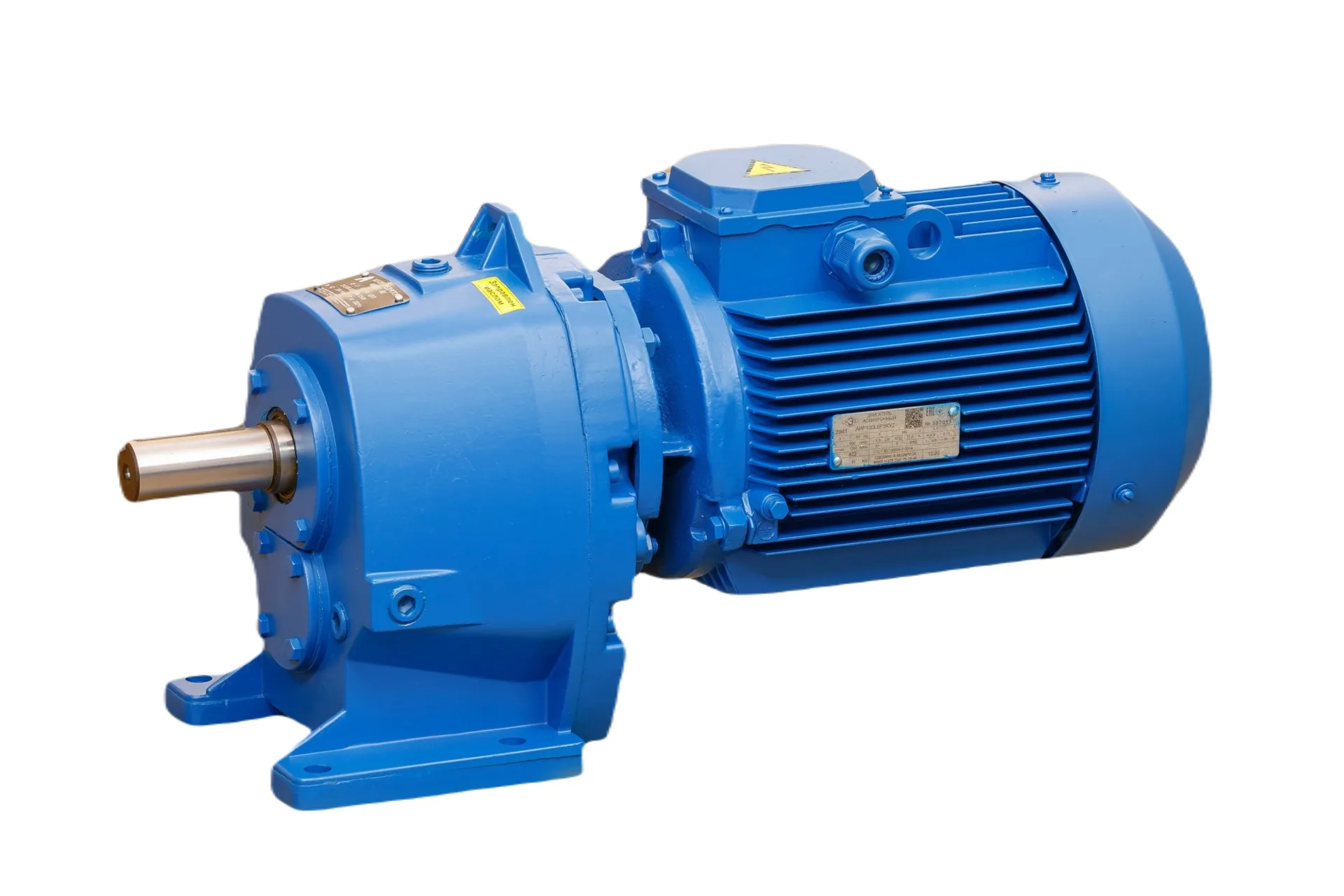

Мотор-редуктор 4МЦ2С-140-71-11-G110-П-ЦУЗ — это мощный и надежный цилиндрический двухступенчатый соосный мотор-редуктор общепромышленного исполнения, предназначенный для создания высокомоментных приводов с низкой выходной скоростью. Модель с увеличенным межосевым расстоянием 140 мм и передаточным числом 71 оснащена двигателем мощностью 11 кВт. Ключевая особенность — полый выходной вал (-П), позволяющий осуществлять прямой монтаж на приводной вал машины. Исполнение ЦУЗ гарантирует работу в закрытых помещениях с нерегулируемым климатом. Идеальное решение для шнековых транспортеров, смесителей, лебедок и другого тяжелого промышленного оборудования.
Технические характеристики и описание (расшифровка маркировки)
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Цилиндрический двухступенчатый соосный мотор-редуктор с полым выходным валом. |
| Маркировка (расшифровка) | 4МЦ2С-140-71-11-G110-П-ЦУЗ: • 4 – Номер схемы сборки: Определяет взаимное расположение валов и конструкцию корпуса. • М – Тип привода: Мотор-редуктор (агрегат в сборе). • Ц – Тип передачи: Цилиндрическая. • 2 – Число ступеней: Двухступенчатый. • С – Исполнение валов: Соосный. • 140 – Межосевое расстояние тихоходной ступени, мм: 140 мм (крупный типоразмер). • 71 – Передаточное число: i = 71 (номинальное). • 11 – Мощность электродвигателя, кВт: 11 кВт. • G110 – Тип и габарит двигателя: Трехфазный асинхронный двигатель серии АИР с высотой оси вращения 110 мм. • -П – Исполнение выходного вала: Полый вал для непосредственной посадки на вал рабочей машины. • ЦУЗ – Климатическое исполнение и категория размещения: — Ц – Степень защиты двигателя: IP44. — У – Климатическое исполнение: Умеренный климат. — З – Категория размещения: Закрытые помещения без прямого воздействия солнечной радиации и атмосферных осадков. |
| Ключевые технические параметры | • Типоразмер (межосевое расстояние): 140 мм. • Передаточное число (i): 71. • Мощность двигателя (P1): 11 кВт (3~380В, 50 Гц). • Скорость двигателя: Наиболее вероятно 4-полюсный (~1450 об/мин). • Скорость выходного вала (n2): ~20.4 об/мин (1450 / 71). Низкая скорость. • Номинальный выходной момент (T2н): Для межосевого 140 мм и i=71 ориентировочно 4 800 – 6 500 Нм (4.8 – 6.5 кНм). • Конструкция выхода: Полый выходной вал (-П). Требует знания диаметра вала машины и использования стопорного устройства (призматическая втулка). • КПД: Высокий, ≥ 95%. • Степень защиты (IP): Корпус редуктора обеспечивает защиту, двигатель — IP44. • Смазка: Картерная, маслом типа И-Г-А или современными синтетическими аналогами. |
