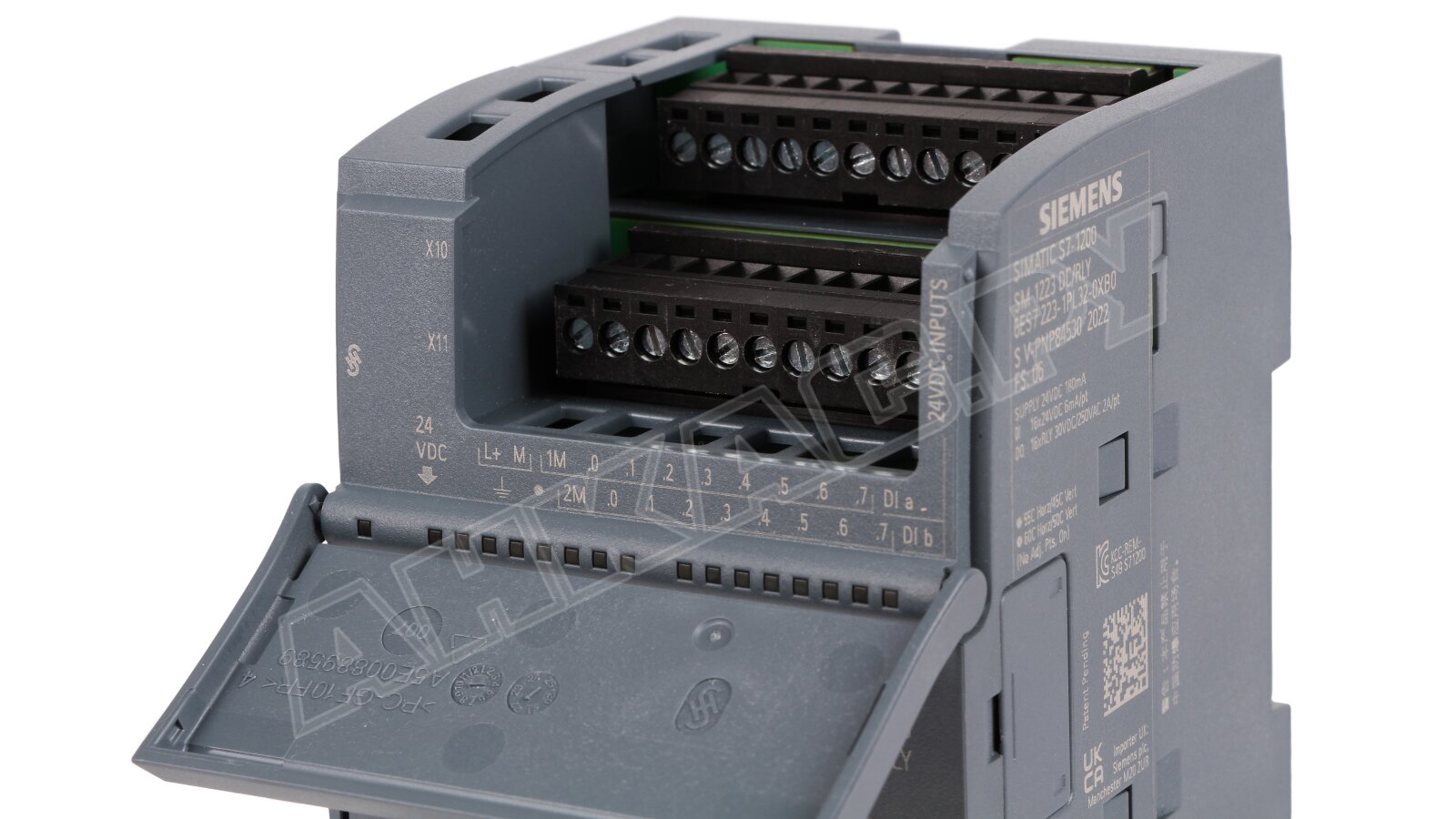

Модуль ввода/вывода SM1223 (артикул 6ES7223-1PL32-0XB0) — это комбинированный сигнальный модуль для контроллеров SIMATIC S7-1200, объединяющий 16 цифровых входов и 16 цифровых выходов в одном компактном корпусе. Он предназначен для одновременного подключения дискретных датчиков (кнопок, выключателей, датчиков) и управления исполнительными устройствами (реле, клапанами, световыми сигналами), обеспечивая экономию пространства в шкафу и упрощение расширения системы.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Комбинированный модуль дискретных входов/выходов (Digital I/O Module) для компактного ПЛК. |
| Система и производитель | SIMATIC S7-1200, Siemens AG. |
| Количество каналов | 16 цифровых входов (DI) + 16 цифровых выходов (DQ). Все каналы группируются по 8. |
| Тип входов (DI 16x) | 24 В DC, совместимы с PNP и NPN датчиками. Диагностика обрыва/КЗ (при настройке). |
| Характеристики входов | • Логическая «1»: 15 – 30 В DC. • Входной ток: ~ 4 мА. • Фильтрация: настраиваемая в TIA Portal. |
| Тип выходов (DQ 16x) | Транзисторные, PNP (источник тока). 24 В DC, с защитой от КЗ и перегрузки. |
| Характеристики выходов | • Номинальный ток: 0.5 А на канал (суммарный до 4 А на группу). • Общая точка для групп выходов. |
| Совместимость | Подключается к правой стороне CPU S7-1200 (1212C, 1214C, 1215C, 1217C) или к другому сигнальному модулю. Максимум 3 модуля на контроллер (для CPU 1214C и выше). |
| Степень защиты | IP20 (для установки в шкаф управления). |
| Диагностика | • Входы: Диагностика на группу (обрыв/КЗ). • Выходы: Диагностика на группу (обрыв нагрузки, КЗ, перегрев). • Индикация на модуле (светодиод «ON»). |
| Индикация состояния | Светодиоды для каждого канала ввода и вывода (зеленый – активность). |
| Подключение | Через съемную 40-контактную клеммную колодку, входящую в комплект. |
| Питание модуля | Логическое питание – от шины CPU. Для входных цепей и выходных нагрузок требуется внешний источник 24 В DC (L+), подключаемый к модулю. |
| Параметрирование | Полная конфигурация в TIA Portal: настройка фильтров входов, поведения выходов, диагностических функций. |
