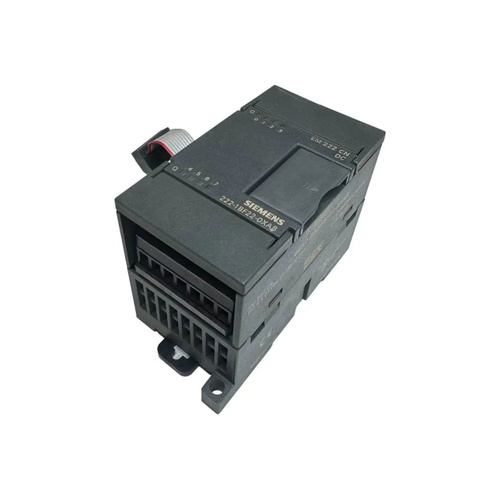

Модуль расширения EM 223 (арт. 6ES7223-1BF22-0XA8) от Siemens — это комбинированный модуль дискретного ввода/вывода для компактных контроллеров серии SIMATIC S7-200. Он значительно увеличивает количество каналов ввода и вывода системы, предоставляя 16 дискретных входов 24 В DC и 16 дискретных транзисторных выходов 24 В DC (типа «сток»). Модуль является ключевым элементом для масштабирования систем автоматизации на базе S7-200, позволяя подключать дополнительные датчики и исполнительные механизмы.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модуль расширения комбинированный: дискретный ввод (DI) / дискретный вывод (DO) для ПЛК SIMATIC S7-200. |
| Основное назначение | • Расширение количества каналов ввода/вывода для контроллеров S7-200 серий CPU 222, CPU 224, CPU 226 и CPU 226XM. • Подключение дополнительных датчиков (кнопки, концевые выключатели, бесконтактные датчики PNP) и управление нагрузками (реле, маломощные клапаны, индикаторы) постоянного тока. • Создание гибких и масштабируемых компактных систем автоматизации для станков, упаковочного оборудования, систем контроля. |
| Совместимость с ЦПУ | SIMATIC S7-200: CPU 222, CPU 224, CPU 226, CPU 226XM. |
| Количество входов (DI) | 16 входов, разделенных на 2 группы по 8. Тип: 24 В DC, «сток» (PNP-совместимые, общий «минус» M). |
| Количество выходов (DO) | 16 выходов, разделенных на 2 группы по 8. Тип: транзисторные, 24 В DC, «сток» (MOSFET, N-канал). Нормально-разомкнутые. |
| Номинальное напряжение входов (DI) | 24 В DC (стандарт S7-200). |
| Напряжение нагрузки выходов (DO) | 20.4…28.8 В DC. |
| Максимальный ток нагрузки на выход | 0.75 А на канал (для резистивной нагрузки). Общий ток на группу (4 выхода): 3 А. Общий ток на весь модуль: 6 А. |
| Частота переключения выходов | 1 кГц (1000 переключений в секунду). |
| Степень защиты (IP) | IP20. Предназначен для монтажа в шкафах управления. |
| Потребляемый ток от ЦПУ | 160 мА (от шины 5 В контроллера). Нагрузка выходов питается от внешнего источника 24 В. |
| Индикация состояния | Светодиоды для каждого входа и выхода, индикация наличия питания модуля. |
