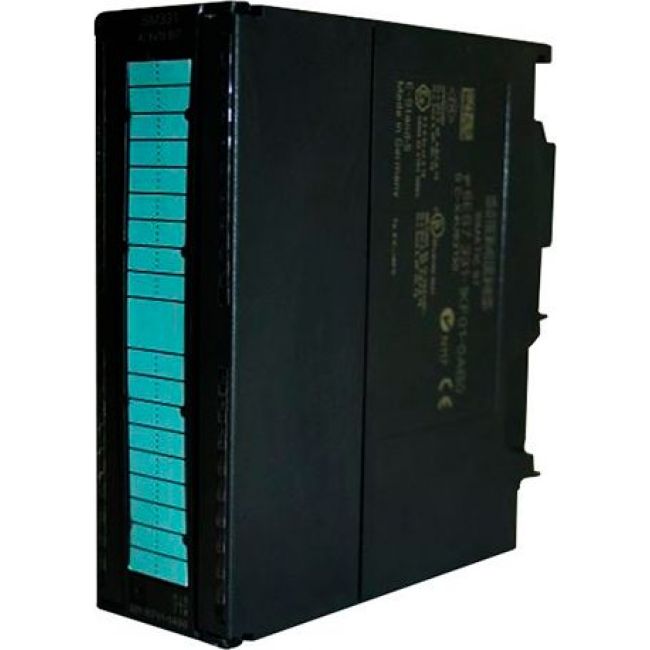

Модуль ввода 6ES7331-1KF01-0AB0 — это универсальный аналоговый входной модуль для систем автоматизации SIMATIC S7-300. Он поддерживает подключение широкого спектра датчиков с сигналами напряжения, тока и сопротивления (термосопротивлений), обеспечивая гибкость и точность измерений в промышленных приложениях. Модуль характеризуется высокой помехозащищенностью и надежностью.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Универсальный модуль аналоговых входов (Analog Input Module). |
| Система и производитель | SIMATIC S7-300, Siemens AG. |
| Количество каналов | 8 изолированных каналов (гальваническая развязка между каналами и от шины). |
| Поддерживаемые сигналы | • Напряжение: ±80 мВ, ±250 мВ, ±500 мВ, ±1 В, ±2.5 В, ±5 В, ±10 В, 1-5 В. • Ток: ±3.2 мА, ±10 мА, ±20 мА, 0-20 мА, 4-20 мА. • Сопротивление (RTD): Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000 (подключение 2-, 3- или 4-проводное). |
| Разрешение АЦП | 15 бит + знак (для диапазонов ±X). |
| Точность (основная погрешность) | • Напряжение/ток: ±0.6% от диапазона (типично). • Термосопротивления: зависит от типа и подключения. |
| Подавление помех | Высокое подавление синфазной помехи (CMRR > 80 дБ). |
| Совместимость | Устанавливается на рейку (DIN-рейку) в стойку S7-300. Работает под управлением CPU S7-300. |
| Диагностика | Диагностика на уровне модуля и канала (обрыв провода, перегрузка, ошибка АЦП). Светодиоды для индикации неисправностей. |
| Подключение | Через передний соединитель (клеммную колодку), подключаемый к модулю. Для RTD требуется специальный передний соединитель с компенсационными клеммами. |
| Параметрирование | Настройка осуществляется с помощью STEP 7 (HW Config): для каждого канала задается тип датчика, диапазон измерения, фильтрация и диагностические пределы. Конфигурация хранится в CPU. |
