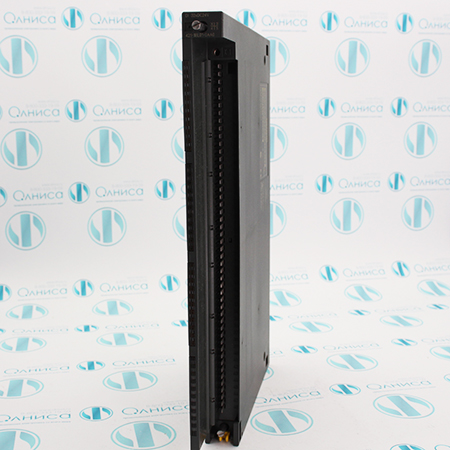

Модуль 6ES7421-1BL01-0AA0 от Siemens — это модуль дискретного ввода (Digital Input, DI) для высокопроизводительных программируемых контроллеров серии SIMATIC S7-400. Он обеспечивает подключение 32-х датчиков постоянного тока (24 В DC) и преобразует их сигналы в логические состояния для обработки в ЦПУ. Модуль характеризуется высокой плотностью каналов, устойчивостью к электромагнитным помехам и предназначен для построения централизованных систем автоматизации с большим количеством дискретных сигналов на производстве, в энергетике и инфраструктурных объектах.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модуль дискретного ввода (Digital Input Module) для ПЛК SIMATIC S7-400. |
| Основное назначение | • Подключение большого количества датчиков постоянного тока: кнопок, концевых выключателей, бесконтактных датчиков (PNP), реле, контактов. • Сбор дискретной информации о состоянии оборудования, положении механизмов, аварийных сигналах в крупных системах управления. • Ввод сигналов в ЦПУ S7-400 для логической обработки в программе управления технологическим процессом. |
| Количество входов | 32 входа, разделенных на 4 группы по 8 каналов. |
| Номинальное входное напряжение | 24 В DC (стандартный промышленный уровень). |
| Диапазон распознавания сигналов | • Логическая «1» (ВКЛ): от 15 В до 30 В DC. • Логический «0» (ВЫКЛ): от -30 В до 5 В DC. |
| Тип входа | «Источник» (Sourcing) / PNP-совместимый. Общий провод для каждой группы — земля (M). |
| Частота переключения | Максимальная: до 100 Гц (100 срабатываний в секунду). |
| Потребляемый ток на вход | Около 3 мА при 24 В (типовое значение). |
| Гальваническая развязка | Да. Между группами входов, а также между входами и логикой контроллера (шиной S7-400). |
| Степень защиты (IP) | IP20. Предназначен для монтажа в шкафах управления. |
| Потребляемая мощность от шины S7-400 | Обычно 0,4 Вт (от напряжения 5 В) для логики модуля. Питание датчиков — от внешнего источника 24 В. |
| Индикация состояния | Светодиод (зеленый) для каждого канала, указывающий на состояние входа («1» или «0»). |
