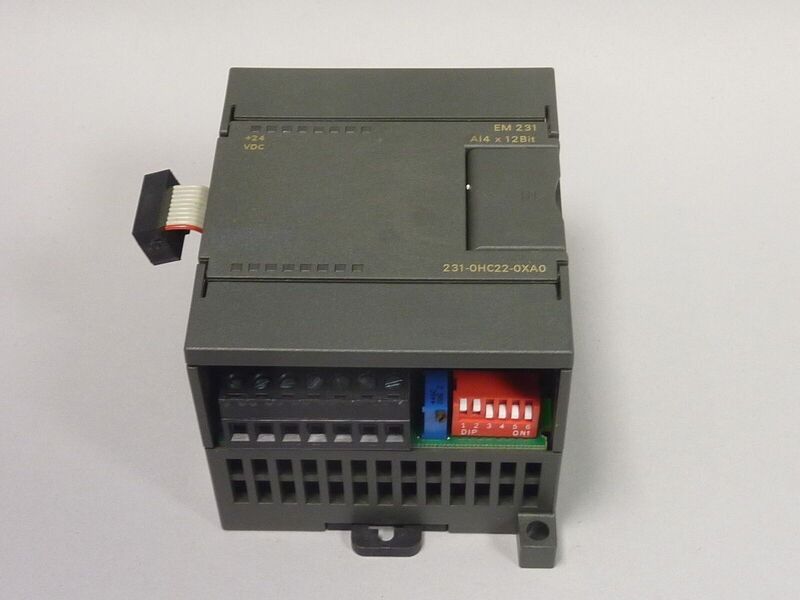

Модуль расширения EM 231 (арт. 6ES7231-0HC22-0XA0) от Siemens — это модуль аналогового ввода для компактных программируемых контроллеров серии SIMATIC S7-200. Он предоставляет 4 изолированных аналоговых канала для подключения датчиков с выходными сигналами напряжения (0…5 В, 0…10 В, ±2.5 В, ±5 В) или тока (0…20 мА). Модуль обеспечивает преобразование аналоговых сигналов в цифровые значения с 12-битным разрешением для точного мониторинга технологических параметров (температуры, давления, уровня, расхода) в системах автоматизации.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модуль расширения аналогового ввода (Analog Input Module) для ПЛК SIMATIC S7-200. |
| Основное назначение | • Подключение аналоговых датчиков с токовым или напряженческим выходом к контроллерам S7-200 (CPU 222, 224, 226, 226XM). • Мониторинг технологических параметров: температура (от термопреобразователей с унифицированным выходом), давление, уровень, расход, скорость и т.д. • Преобразование аналогового сигнала в цифровое значение для обработки в программе ПЛК. |
| Совместимость | Все модели ЦПУ серии SIMATIC S7-200 (кроме CPU 221, которая не поддерживает модули расширения). |
| Количество каналов | 4 независимых, гальванически изолированных канала. |
| Поддерживаемые входные сигналы | • Напряжение: 0…5 В, 0…10 В, ±2.5 В, ±5 В. • Ток: 0…20 мА. Примечание: Каждый канал настраивается индивидуально с помощью DIP-переключателей на модуле. |
| Разрешение (АЦП) | 12 бит (4096 шагов). |
| Точность (при 25°C) | ±0.05% от полной шкалы для напряжения; ±0.1% для тока. |
| Входное сопротивление | • Напряжение: ≥10 МОм. • Ток: 250 Ом. |
| Время преобразования | < 250 мкс на канал. |
| Гальваническая изоляция | Да. 500 В AC между каналами, цепями ПЛК и землей. |
| Питание модуля | +5 В DC (от шины контроллера S7-200, потребляет 30 мА). +24 В DC (от внешнего источника для питания датчиков, подключается к клеммам L+, M). |
| Степень защиты (IP) | IP20. Для монтажа в шкафах управления. |
| Индикация состояния | Светодиоды: SF (системная ошибка), ON (питание 24 В). |
