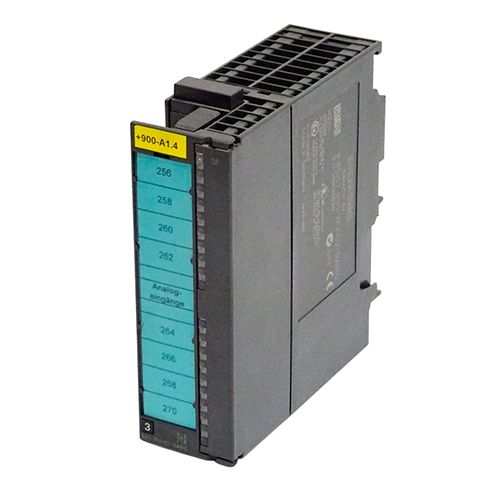

Модуль 6ES7331-7KF02-0AB0 — это 8-канальный аналоговый модуль ввода (Analog Input Module) для контроллеров SIMATIC S7-300. Он предназначен для высокоточного преобразования аналоговых сигналов от датчиков напряжения (±10 В, ±5 В, 1-5 В) и тока (0-20 мА, 4-20 мА) в цифровые значения для обработки в ПЛК. Модуль обладает групповой изоляцией и диагностическими функциями, что делает его надежным решением для широкого спектра измерительных задач в промышленной автоматизации.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Аналоговый модуль ввода (Analog Input, AI). |
| Производитель и система | Siemens AG, система программируемых контроллеров SIMATIC S7-300. |
| Артикул (MLFB) | 6ES7331-7KF02-0AB0 (расшифровка: 6ES7-S7-300, 331 — аналоговый ввод, 7KF02 — 8 каналов, напряжение/ток, 16-бит, 0AB0 — версия). |
| Количество каналов | 8 каналов, группируемых по 2 (4 группы). |
| Поддерживаемые сигналы | На каждый канал индивидуально настраивается: • Напряжение DC: ±10 В, ±5 В, ±2.5 В, 1-5 В. • Ток DC: 0-20 мА, 4-20 мА, ±20 мА. |
| Разрешение (оцифровка) | 16 бит (включая знак), что дает 65536 шагов. |
| Точность (основная погрешность) | ±0.6% от диапазона (типовое значение, включая нелинейность, температурный дрейф). |
| Время преобразования | ~55 мс на все 8 каналов (максимум). |
| Гальваническая развязка | Групповая изоляция между всеми каналами (как группой) и логикой ПЛК. Нет изоляции между каналами внутри группы (2 канала). |
| Диагностика | • Обрыв линии (датчика) для токовых входов 4-20 мА. • Перегрузка по напряжению. • Ошибка параметрирования. • Общая диагностика модуля. |
| Индикация состояния | Светодиоды на лицевой панели: • SF (красный): Ошибка модуля или диагностика. • ON (зеленый): Наличие питания 24 В DC. • DIA/RUN: Активность (моргает при обмене данными). |
| Питание модуля (L+) | 24 В DC (через передний соединитель). |
| Потребляемый ток | от шины S7-300: 80 мА макс.; от L+24В: 60 мА (без нагрузки датчиков). |
| Подключение | Через 40-контактный передний соединитель (требуется отдельная покупка, например, 6ES7392-1AM00-0AA0). |
| Монтаж | На стандартную рейку S7-300. |
