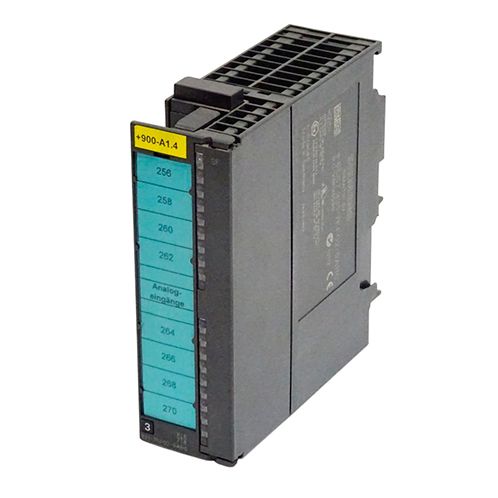

Модуль ввода аналоговых сигналов 6ES7331-7KF02-0AB0 — это 8-канальный аналоговый вход для контроллеров SIMATIC S7-300, предназначенный для высокоточного измерения напряжений и токов от датчиков. Модуль обеспечивает преобразование аналоговых сигналов в цифровые значения с разрешением 13+знак бит и поддерживает широкий диапазон входных сигналов, что делает его универсальным решением для задач измерения температуры, давления, уровня и других технологических параметров в промышленных системах автоматизации.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модуль аналогового ввода для стоечных ПЛК. |
| Производитель и серия | Siemens, серия SIMATIC S7-300. |
| Артикул | 6ES7331-7KF02-0AB0 Обозначение: SM 331, AI 8x14Bit. |
| Основное назначение | • Подключение и измерение сигналов от аналоговых датчиков (давления, температуры, расхода, уровня). • Преобразование аналоговых сигналов 0/4-20 мА, 0-10 В в цифровые значения для обработки в ПЛК S7-300. • Мониторинг технологических параметров в системах АСУ ТП. |
| Ключевые особенности | • 8 изолированных каналов: Возможность подключения до 8 датчиков с гальванической развязкой между каналами. • Универсальность: Поддержка токовых и напряженческих сигналов без необходимости замены модуля. • Высокая точность: Разрешение 13+знак бит (±4096 единиц). • Гибкая конфигурация: Настройка параметров каждого канала с помощью штекерного модуля (Front Connector) и программного обеспечения. |
| Технические параметры | • Количество каналов: 8 (группами по 2 канала). • Входные сигналы: — Напряжение: ±10 В, 0-10 В, ±5 В, 0-5 В, 1-5 В — Ток: 0/4-20 мА, ±20 мА • Разрешение АЦП: 13 бит + знак (±4096). • Точность: ±0.6% (для напряжения), ±0.8% (для тока). • Время преобразования: 55 мс на все 8 каналов. • Гальваническая развязка: Между каналами, между группами каналов и логической шиной. • Диагностика: Обрыв цепи, короткое замыкание, перенапряжение. |
| Конструктивные особенности | • Форм-фактор: Одинарный модуль шириной 40 мм для монтажа на рейку S7-300. • Подключение: Через 40-контактный штекерный модуль (Front Connector). • Индикация: Светодиодный индикатор состояния (SF). • Потребляемая мощность: 1.8 Вт от шины S7-300. |
| Эксплуатационные параметры | • Напряжение питания: 24 В DC (через шину S7-300). • Рабочая температура: 0°C … 60°C. • Степень защиты: IP20. • Монтаж: На DIN-рейку 35 мм в стойке S7-300. |
| Функциональные возможности | • Программируемые пределы измерения: Для каждого канала отдельно. • Диагностические прерывания: Формирование прерываний при неисправностях. • Холодный старт: Сохранение конфигурации после отключения питания. • Цифровая фильтрация: Программируемое время усреднения. |
