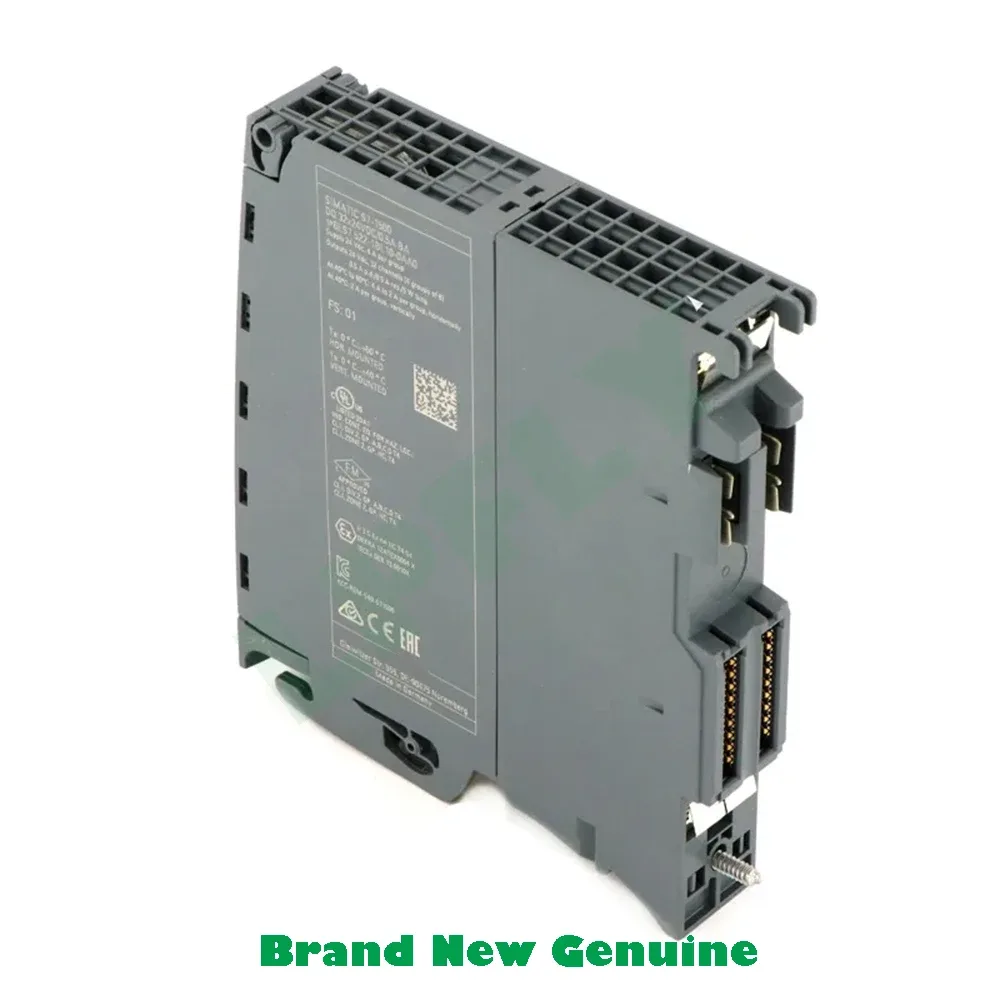

Модуль цифровых выходов 6ES7522-1BL10-0AA0 — это высокоплотный 32-канальный модуль вывода для систем автоматизации SIMATIC S7-1500. Он предназначен для управления широким спектром дискретных исполнительных устройств с релейными выходами. Модуль обеспечивает высокую надежность, гальваническую развязку и удобное подключение через сменные фронтальные разъемы, идеально подходя для задач, требующих управления множеством нагрузок переменного или постоянного тока.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модуль дискретных выходов (Digital Output Module) для ПЛК SIMATIC S7-1500. |
| Система и производитель | SIMATIC S7-1500, Siemens AG. |
| Количество каналов | 32 изолированных канала вывода, сгруппированных по 8 каналов. |
| Тип выходов | Релейные, перекидные контакты (Form C: NO+NC). |
| Коммутируемое напряжение | • 24 В DC (постоянный ток) • 230 В AC (переменный ток, 50/60 Гц). |
| Максимальный коммутируемый ток | • 2 А на канал (при активной нагрузке) • 0,5 А на канал при 230 В AC (для индуктивной нагрузки cos φ=0.4). |
| Совместимость | Устанавливается в крейт (стойку) SIMATIC S7-1500. Требует соответствующего модуля питания (PS) и контроллера (CPU). |
| Частота переключения | • Постоянный ток: до 2 Гц • Переменный ток: до 0.5 Гц. |
| Степень защиты | IP20 (для установки в шкаф управления). |
| Диагностика | Диагностика на группу каналов: светодиод SF (неисправность), диагностика обрыва/КЗ линии, подсчет циклов срабатывания. |
| Индикация состояния | Зеленый светодиод (ON) на каждый канал, указывающий на состояние выхода. |
| Гальваническая развязка | Да, между группами каналов, цепями ввода/вывода и шиной крейта. |
| Подключение | Через сменные фронтальные соединители (съемные клеммные колодки). |
| Параметрирование | Полная настройка в TIA Portal: можно задавать время включения/выключения, поведение при STOP CPU, замене модуля и т.д. |
