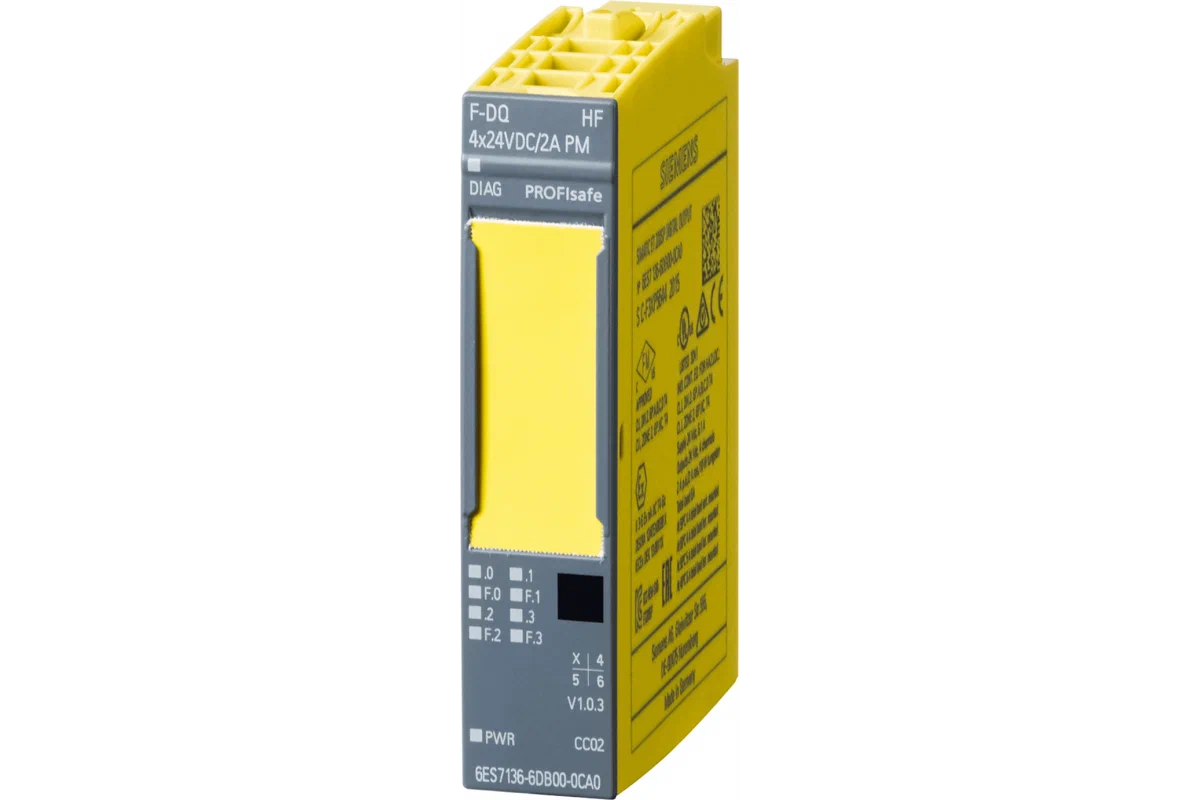

Модуль цифровых выходов 6ES7136-6DB00-0CA0 — это сертифицированный модуль функциональной безопасности (Failsafe) для распределенной периферии SIMATIC ET 200S. Он предназначен для безопасного управления силовыми исполнительными устройствами (например, тормозами, клапанами аварийного отключения) в приложениях, требующих соответствия самым строгим стандартам безопасности до SIL 3 (IEC 61508) и PL e / Категории 4 (ISO 13849-1). Модуль оснащен двумя параллельными полупроводниковыми переключателями на канал и встроенной диагностикой для контроля целостности цепи.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модуль дискретных выходов функциональной безопасности (Failsafe Digital Output Module). |
| Система и производитель | SIMATIC ET 200S Failsafe, Siemens AG. |
| Уровень безопасности | SIL 3 (IEC 61508), Категория 4 / PL e (ISO 13849-1). Сертифицирован TÜV. |
| Количество каналов | 2 независимых канала безопасности. Каждый канал состоит из двух параллельных транзисторов (силовой и диагностический). |
| Тип выходов | Транзисторные, P-тип (PNP). |
| Номинальное выходное напряжение | 24 В DC. |
| Выходной ток (на канал) | Максимально 2 А (при 40°C). Суммарный ток модуля — до 4 А. |
| Пиковый ток (до 20 мс) | До 4 А на канал. |
| Совместимость | Работает только в составе станции ET 200S F с интерфейсным модулем IM 151-7 F-CPU или IM 151-8(F) PN/DP CPU и соответствующей конфигурацией безопасности. |
| Диагностика и функции безопасности | • Диагностика залипания: Тестовые импульсы для обнаружения короткого замыкания выхода на +24 В. • Обнаружение обрыва нагрузки. • Обнаружение короткого замыкания на массу. • Контроль внешнего напряжения (появление напряжения на выходе при выключенном состоянии). • Тепловой мониторинг. • Безопасное состояние: При неисправности или команде контроллера безопасности выход отключается (0 В). |
| Индикация состояния | • Зеленые светодиоды (Ch1, Ch2): Активность канала. • Красный светодиод (SF/MT): Неисправность или требование технического обслуживания. |
| Подключение | Через специальные терминальные модули для безопасных выходов (например, TM-DI8x24VDC/TA… или TM-PF30). Подключение двухпроводное на канал (для силовой и диагностической цепи). |
| Степень защиты | IP20. |
| Температура эксплуатации | 0°C … +60°C. |
