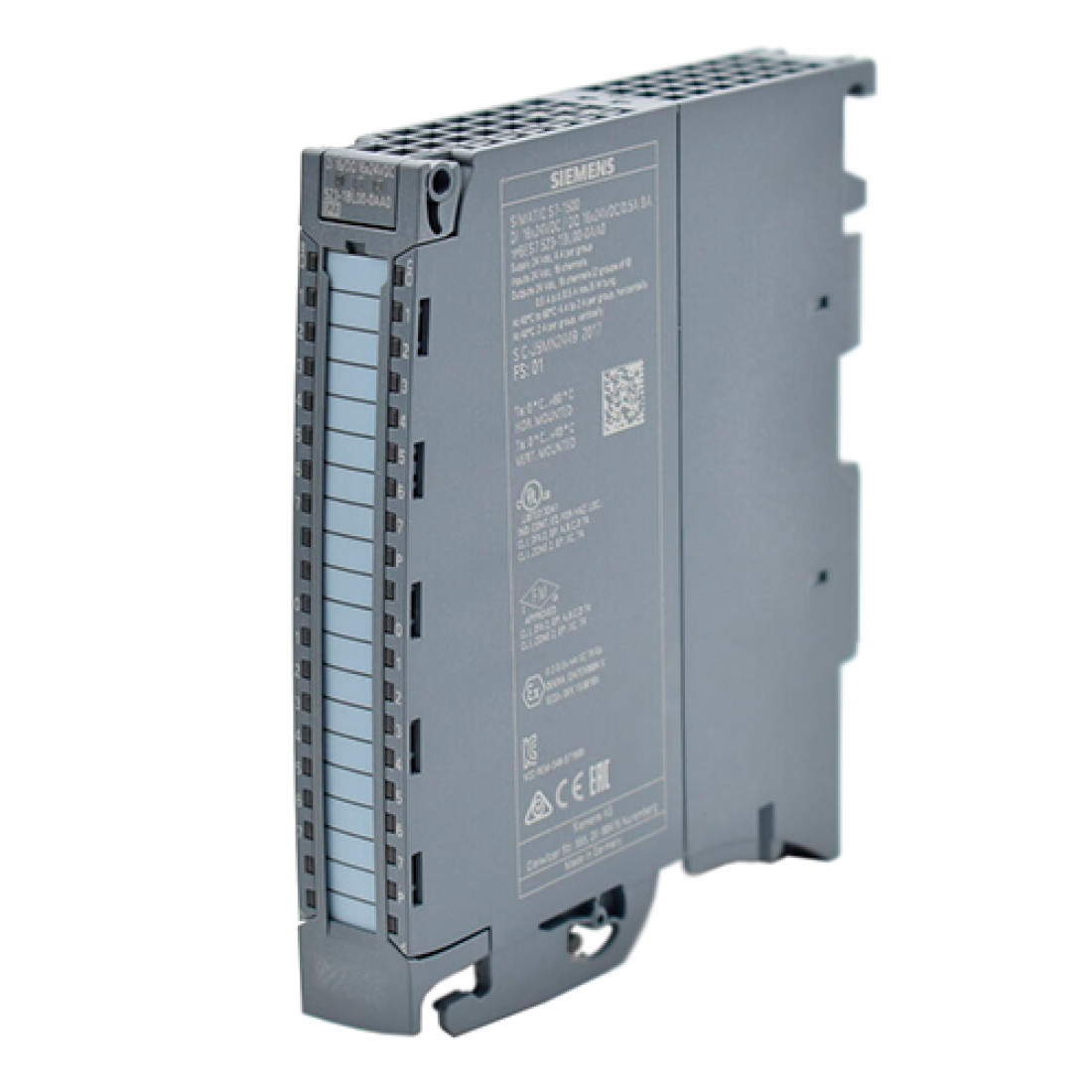

Модуль цифровых входов/выходов 6ES7523-1BL00-0AA0 — это универсальный комбинированный модуль для систем автоматизации SIMATIC S7-1500, объединяющий 16 дискретных входов и 16 дискретных выходов в одном компактном корпусе. Он предназначен для задач, требующих как считывания сигналов с датчиков и кнопок, так и управления исполнительными устройствами (например, клапанами, реле), обеспечивая экономию места в шкафу и упрощение монтажа.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Комбинированный модуль ввода/вывода (Digital I/O Module). |
| Система и производитель | SIMATIC S7-1500, Siemens AG. |
| Количество каналов | 16 дискретных входов + 16 дискретных выходов. Каналы сгруппированы по 8. |
| Тип входов | 24 В DC. Совместимы с PNP и NPN датчиками. Диагностика (обрыв/КЗ) настраивается на группу. |
| Характеристики входов | • Напряжение логической «1»: 15 – 30 В DC. • Входной ток: ~ 4 мА. • Время фильтрации: настраивается (0.05 … 20 мс). |
| Тип выходов | Релейные, перекидные контакты (Form C: NO+NC). |
| Характеристики выходов | • Коммутируемое напряжение: 24 В DC / 230 В AC. • Максимальный ток: 2 А на канал (при активной нагрузке). • Частота переключения: до 2 Гц (DC) / 0.5 Гц (AC). |
| Совместимость | Устанавливается в крейт (стойку) SIMATIC S7-1500. Требует модуля питания (PS) и контроллера (CPU). |
| Степень защиты | IP20 (для установки в шкаф управления). |
| Диагностика | • Входы: Диагностика на группу (обрыв цепи, короткое замыкание), светодиод SF. • Выходы: Диагностика на группу (обрыв нагрузки, КЗ, перегрев). • Индикация: Зеленый светодиод (I/O) на каждый канал (вход/выход). |
| Гальваническая развязка | Да, между группами каналов, а также между входами и выходами. |
| Подключение | Через два сменных фронтальных соединителя (отдельно для входов и выходов). |
| Параметрирование | Полная настройка в TIA Portal: фильтрация входов, время включения/выключения выходов, поведение при STOP CPU, диагностика. |
