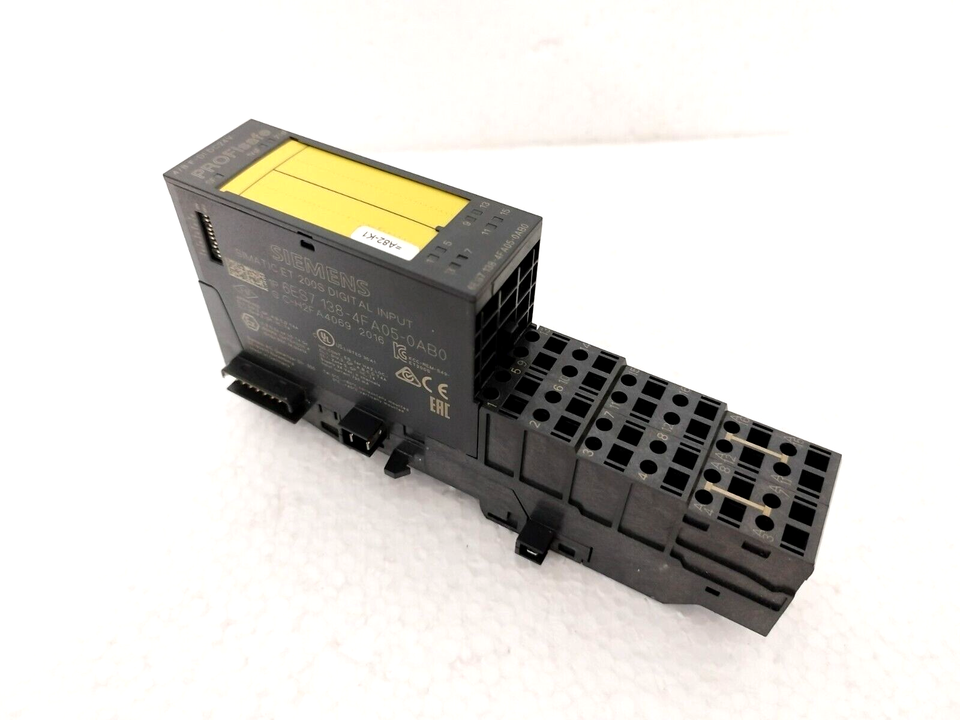

Модуль цифровых входов 6ES7138-4FA05-0AB0 — это сертифицированный модуль функциональной безопасности (Failsafe) для распределенной периферии SIMATIC ET 200S. Он предназначен для безопасного подключения критически важных датчиков, таких как кнопки аварийного останова (E-Stop), датчики положения защитных ограждений, световые барьеры безопасности. Модуль обеспечивает высокую диагностическую покрытость, обнаружение опасных отказов и работу в соответствии с высшими уровнями безопасности (SIL 3, Cat. 4 / PL e).
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модуль дискретных входов повышенной безопасности (Failsafe Digital Input Module). |
| Система и производитель | SIMATIC ET 200S Failsafe, Siemens AG. |
| Уровень безопасности | SIL 3 (в соответствии с IEC 61508), Категория 4 / PL e (в соответствии с ISO 13849-1). Сертифицирован TÜV. |
| Количество каналов | 2 канала безопасности. Каждый канал имеет две отдельные измерительные цепи (для избыточности и диагностики). |
| Тип входного сигнала | 24 В DC. Предназначен для подключения безопасных датчиков с PNP выходами или потенциально-свободных (сухих) контактов. |
| Диапазон напряжения логической «1» | от 15 В до 30 В DC. |
| Входной ток (номинальный) | ~ 9 мА (при 24 В). |
| Совместимость | Работает исключительно в составе станции ET 200S F с интерфейсным модулем IM 151-7 F-CPU или IM 151-8(F) PN/DP CPU под управлением контроллера безопасности (F-CPU). |
| Диагностика и функции безопасности | • Диагностика обрыва цепи: Контроль целостности проводки и датчика. • Диагностика короткого замыкания: Обнаружение КЗ между проводами или на землю. • Контроль перекрестных соединений: Обнаружение опасных замыканий между каналами. • Диагностика перегрузки по току. • Избыточность и сравнение: Две независимые цепи на канал постоянно сравниваются для выявления несоответствий. |
| Индикация состояния | • Зеленые светодиоды (Ch1, Ch2): Активность канала (наличие разрешенного сигнала). • Красный светодиод (SF): Неисправность модуля или диагностированная ошибка в безопасной цепи. |
| Подключение | Через специальный терминальный модуль для безопасных входов TM-PF30 (6ES7193-4CH30-0AA0) или TM-PF31 (6ES7193-4CH31-0AA0). Обязательно раздельное подключение двух измерительных цепей каждого канала. |
| Степень защиты | IP20. |
