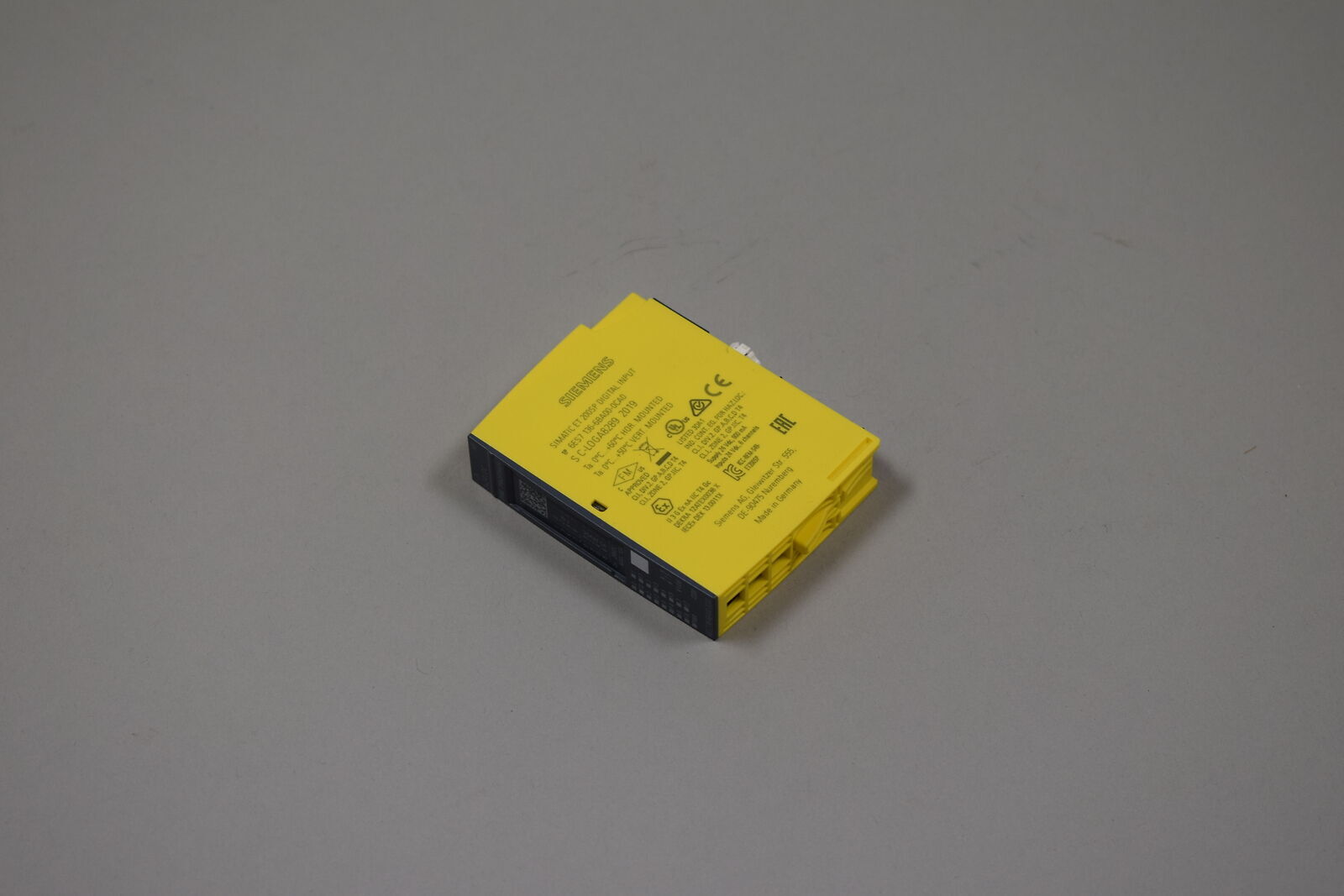

Модуль цифровых входов 6ES7136-6BA00-0CA0 — это сертифицированный модуль функциональной безопасности (Failsafe) для распределенной периферии SIMATIC ET 200S. Он предназначен для безопасного подключения критически важных датчиков с двумя независимыми сигналами (например, контактов кнопки аварийного останова) и обеспечения их мониторинга в соответствии с высшими уровнями безопасности до SIL 3 (IEC 61508) и PL e / Категории 4 (ISO 13849-1). Модуль обеспечивает диагностику обрывов, коротких замыканий и перекрестных соединений.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модуль дискретных входов повышенной безопасности (Failsafe Digital Input Module). |
| Система и производитель | SIMATIC ET 200S Failsafe, Siemens AG. |
| Уровень безопасности | SIL 3 (IEC 61508), Категория 4 / PL e (ISO 13849-1). Сертифицирован TÜV. |
| Количество каналов | 1 канал безопасности. Канал принимает два независимых входных сигнала (например, нормально разомкнутый и нормально замкнутый контакт одной кнопки E-Stop) для диагностики и сравнения. |
| Тип входного сигнала | 24 В DC. Предназначен для подключения безопасных датчиков с PNP выходами или потенциально-свободных (сухих) контактов. |
| Диапазон напряжения логической «1» | от 15 В до 30 В DC. |
| Входной ток (номинальный) | ~ 9 мА (при 24 В). |
| Совместимость | Работает только в составе станции ET 200S F с интерфейсным модулем IM 151-7 F-CPU или IM 151-8(F) PN/DP CPU. |
| Диагностика и функции безопасности | • Диагностика обрыва цепи: Контроль целостности проводки и датчика по каждому из двух сигналов. • Диагностика короткого замыкания: Обнаружение КЗ между проводами, на землю или на шину питания. • Контроль перекрестных соединений: Обнаружение опасных замыканий между двумя сигнальными цепями одного канала. • Контроль согласованности сигналов: Сравнение двух входных сигналов на логическую корреляцию (например, один должен быть разомкнут, когда другой замкнут). • Безопасная оценка: Модуль передает в F-контроллер единый диагностированный бит безопасности. |
| Индикация состояния | • Зеленый светодиод (Ch1): Горит, когда на оба входа канала поданы разрешенные сигналы, и модуль формирует безопасный бит «1». • Красный светодиод (SF/MT): Индикация неисправности модуля или диагностированной ошибки в безопасной цепи. |
| Подключение | Через специальные терминальные модули для безопасных входов (например, TM-PF30, TM-PF31 или TM-E15S26-01). Подключение четырехпроводное (по два провода на каждый из двух сигналов канала). |
| Степень защиты | IP20. |
