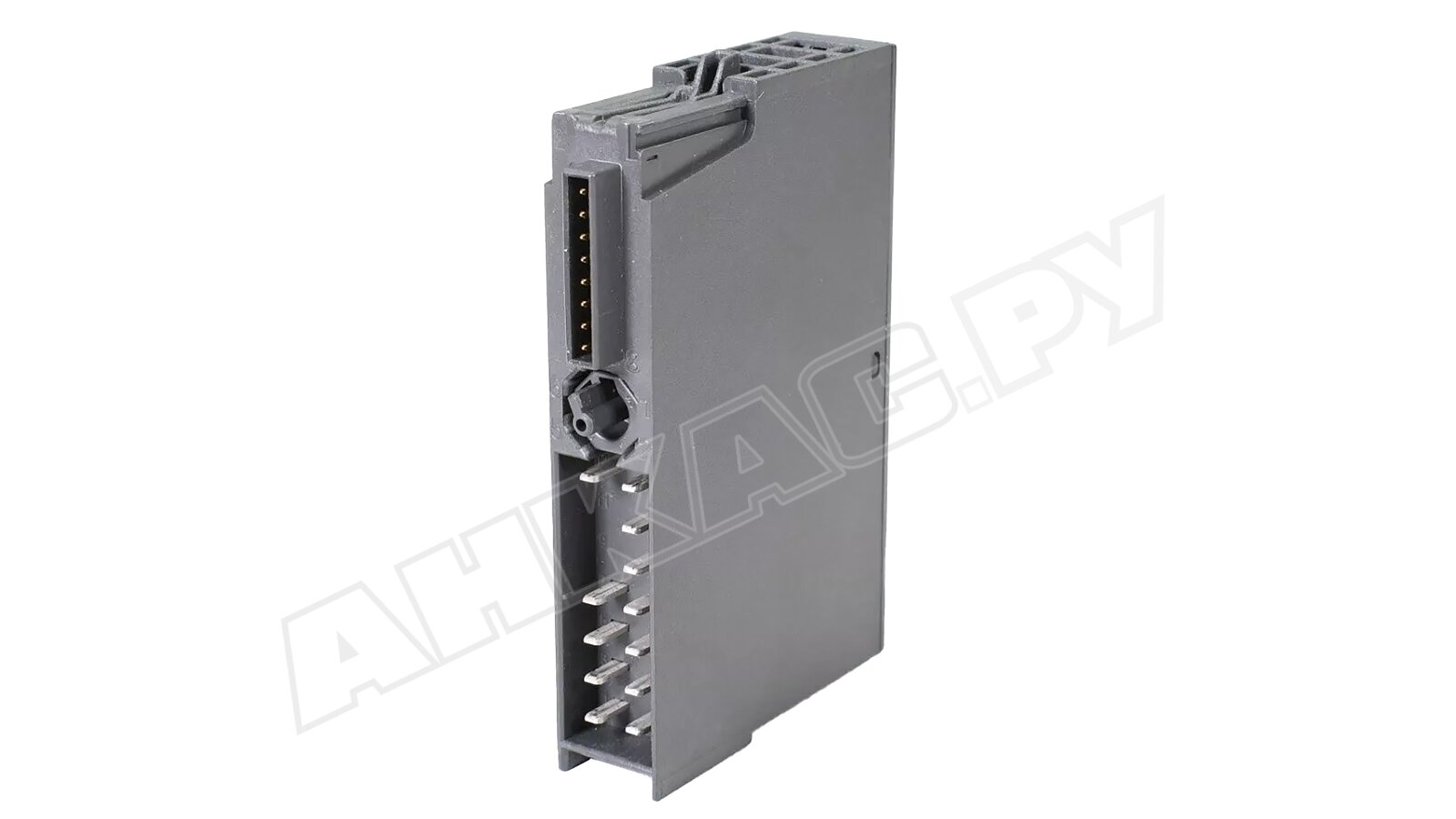

Модуль цифровых входов 6ES7131-4BD01-0AB0 — это 4-канальный модуль для высокочастотного считывания дискретных сигналов в распределенной периферии SIMATIC ET 200S. Он предназначен для подключения быстродействующих датчиков, таких как инкрементальные энкодеры, счетчики импульсов или датчики в высокоскоростных процессах. Модуль обеспечивает высокую скорость считывания, точную временную синхронизацию и расширенную диагностику.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модуль дискретных входов (Digital Input Module) для высокочастотных сигналов. |
| Система и производитель | SIMATIC ET 200S, Siemens AG. |
| Количество каналов | 4 изолированных канала ввода. |
| Тип входного сигнала | 24 В DC, совместим с PNP и NPN датчиками. |
| Максимальная частота считывания | 10 кГц (на канал) — для прямоугольных сигналов. |
| Диапазон напряжения логической «1» | от 15 В до 30 В DC. |
| Входной ток (номинальный) | ~ 4 мА. |
| Совместимость | Устанавливается в систему ET 200S на базе интерфейсного модуля (IM 151-1 и др.) как сменный модуль ввода/вывода. Требует наличия базового модуля питания PM-E и терминального модуля TM. |
| Функциональные возможности | • Счетчик импульсов: Поддержка функций подсчета и измерение частоты. • Синхронизация: Возможность временной синхронизации событий (например, для оценки скорости). • Диагностика: Обнаружение обрыва цепи, короткого замыкания, перегрузки. |
| Индикация состояния | • Зеленый светодиод (ON): На каждый канал, указывает на наличие сигнала. • Красный светодиод (SF): Общая неисправность модуля или диагностированная ошибка в цепи. |
| Подключение | Через терминальные модули (TM) ET 200S с винтовыми клеммами (например, TM-E15S24-01). |
| Степень защиты | IP20. |
| Параметрирование | Настраивается в среде STEP 7 (TIA Portal) — фильтрация, режимы работы (стандартный ввод, счетчик), диагностические функции. |
