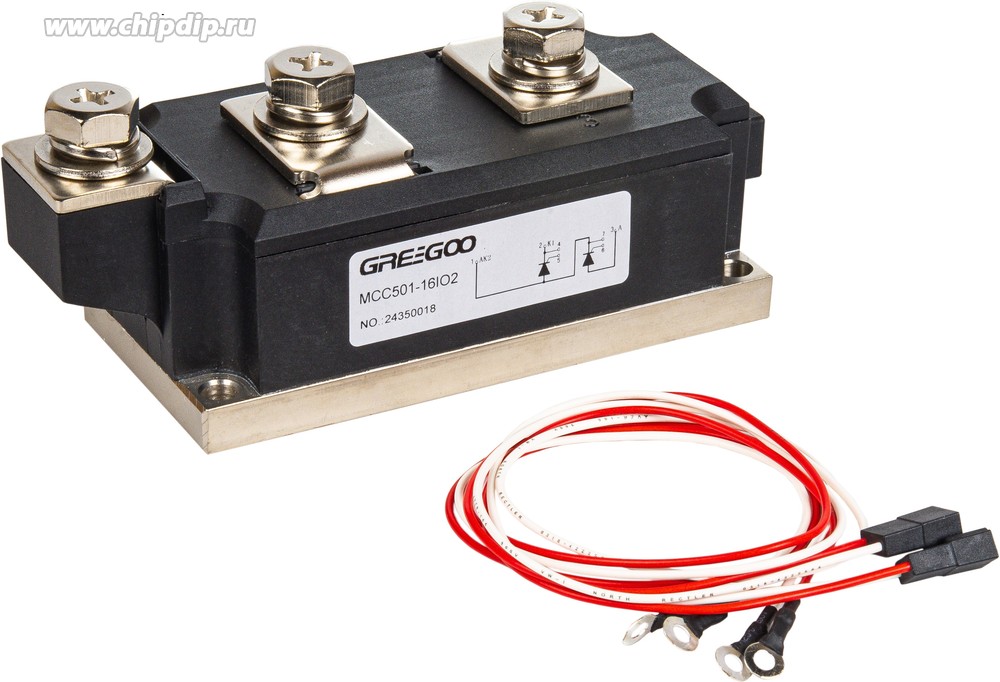

Тиристорный модуль MCC501-16io2 — это силовой полупроводниковый сборный модуль (Power Stack) на основе двух встречно-параллельно включенных тиристоров (SCR), предназначенный для управления мощной однофазной нагрузкой переменного тока. Модуль рассчитан на напряжение 1600 В и ток до сотен ампер и применяется в качестве силового ключа в регуляторах мощности, пускателях, системах плавного пуска и нагревательных установках.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Тиристорный модуль (симисторный сборка) с двумя встречно-параллельными тиристорами. |
| Производитель / Технология | Производится по технологии, характерной для брендов типа MCC (Mitsubishi), SEMIKRON, Fuji Electric. Модель соответствует популярной серии сборных модулей. |
| Модель | MCC501-16io2 (расшифровка: MCC — серия/производитель, 501 — код конструкции, 16 — напряжение 1600В, io2 — тип схемы: два тиристора в одной опции). |
| Тип ключа и схема | 2 x SCR (Thyristor) в конфигурации встречно-параллельное включение (Anti-Parallel). Предназначен для коммутации переменного тока (AC) в одном направлении на каждую полуволну. |
| Напряжение | • V<sub>DRM</sub>/V<sub>RRM</sub> (повторяющееся импульсное): 1600 В. • V<sub>DSM</sub>/V<sub>RSM</sub> (неповторяющееся): 1700 В (типовое). |
| Ток | • I<sub>T(RMS)</sub> (среднеквадратичный ток тиристора): Зависит от конкретного исполнения (обычно в диапазоне 100-500 А RMS). Требуется уточнение по даташиту. • I<sub>TSM</sub> (ударный неповторяющийся ток): Высокий, до нескольких кА. |
| Падение напряжения | • V<sub>TM</sub> (макс. прямое падение): ~1.6 В (типовое при номинальном токе). |
| Ток управления (затвора) | • I<sub>GT</sub> (ток запуска): Обычно 150-250 мА. • V<sub>GT</sub> (напряжение запуска): 1.5-3.0 В. |
| Конфигурация модуля | Стандартная изолированная сборка с изолированной медной базовой пластиной. Выводы: силовые (MT1, MT2), управляющие (G, K для каждого тиристора). |
| Изоляция | Гальваническая изоляция между силовыми цепями и основанием (теплосъемником). Напряжение изоляции обычно 2500 В AC. |
| Тепловые параметры | • R<sub>th(j-c)</sub> (тепловое сопротивление переход-корпус): Очень низкое, ~0.08 °C/Вт. • T<sub>j</sub> (макс. темп. перехода): +125 °C. |
