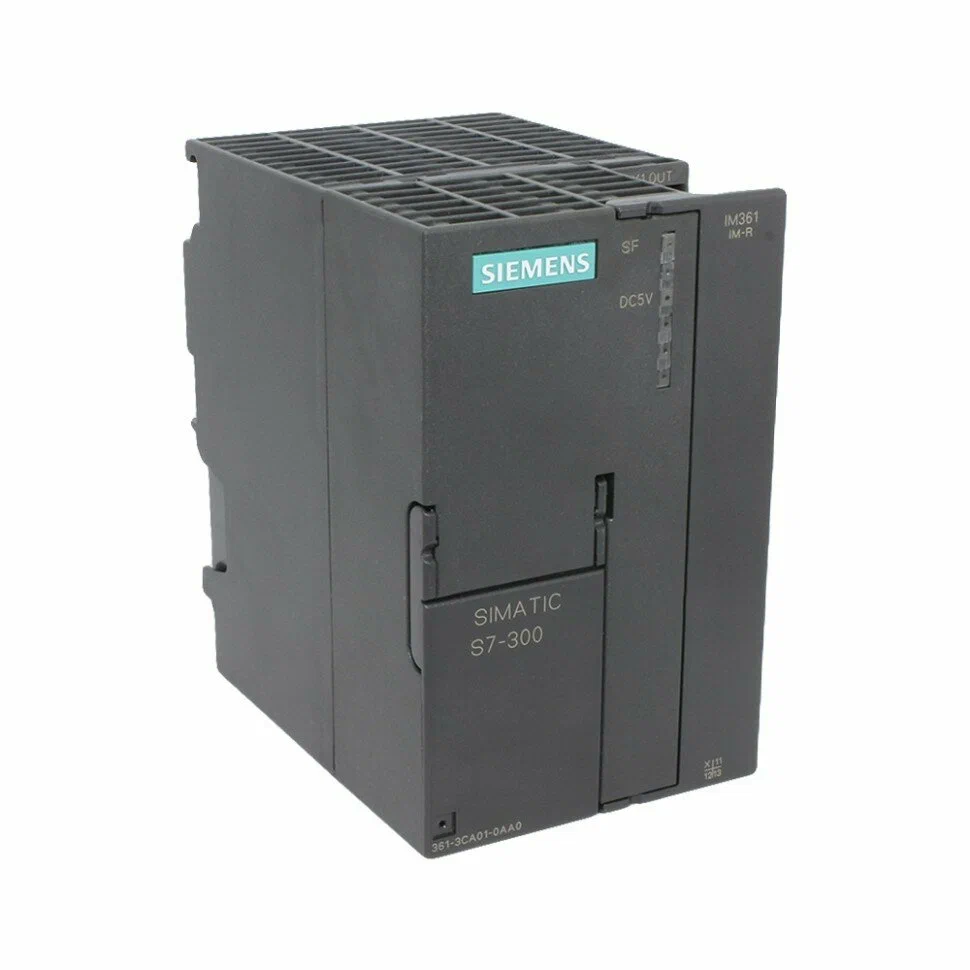

Интерфейсный модуль IM 361 (артикул 6ES7 361-3CA01-0AA0) от Siemens — это приемный модуль-ретранслятор для расширения стойки в системах автоматизации SIMATIC S7-300. Он устанавливается в дополнительные (расширительные) стойки и совместно с отправляющим модулем IM 360 в центральной стойке образует многостоечную конфигурацию. Модуль IM 361 также имеет встроенный блок питания для своей стойки, что позволяет создавать расширение на расстоянии до 10 метров без необходимости установки отдельного источника питания 5В/24В для модулей расширения.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Интерфейсный модуль для расширения стойки (Rack) ПЛК SIMATIC S7-300. Приемник (Receiver) с блоком питания. |
| Основное назначение | • Создание дополнительной (расширительной) стойки для ПЛК S7-300 в паре с отправляющим модулем IM 360. • Обеспечение питания (5В DC и 24В DC) для модулей, установленных в данной расширительной стойке. • Передача данных и синхросигналов от центрального контроллера к модулям ввода-вывода в своей стойке. |
| Принцип действия | Устанавливается в слот №3 расширительного крейта S7-300. Принимает данные, адреса и тактовые сигналы по специальному симплексному кабелю от модуля IM 360 (или от предыдущего IM 361 в цепочке). Распределяет питание и данные на шину расширительной стойки. |
| Количество в цепочке | До 3-х модулей IM 361 (и, соответственно, до 3-х расширительных крейтов) можно подключить к одному модулю IM 360. |
| Встроенный блок питания | Да. Преобразует входное напряжение 24 В DC в стабилизированные напряжения для шины крейта: • 5 В DC (до 0.8 А) — для питания электроники модулей. • 24 В DC (до 2 А) — для питания датчиков и исполнительных механизмов, подключаемых к модулям ввода-вывода в этой стойке. |
| Входное напряжение питания | 24 В DC (номинальное). Диапазон: 20.4 В — 28.8 В. |
| Максимальное расстояние от IM 360 | До 10 метров (при использовании штатных кабелей между крейтами). |
| Потребляемая мощность от шины S7-300 | Не потребляет 5В от шины, так как имеет собственный источник. |
| Индикация состояния | Светодиод ON (зеленый) — индикация наличия питания 24В и работоспособности. |
