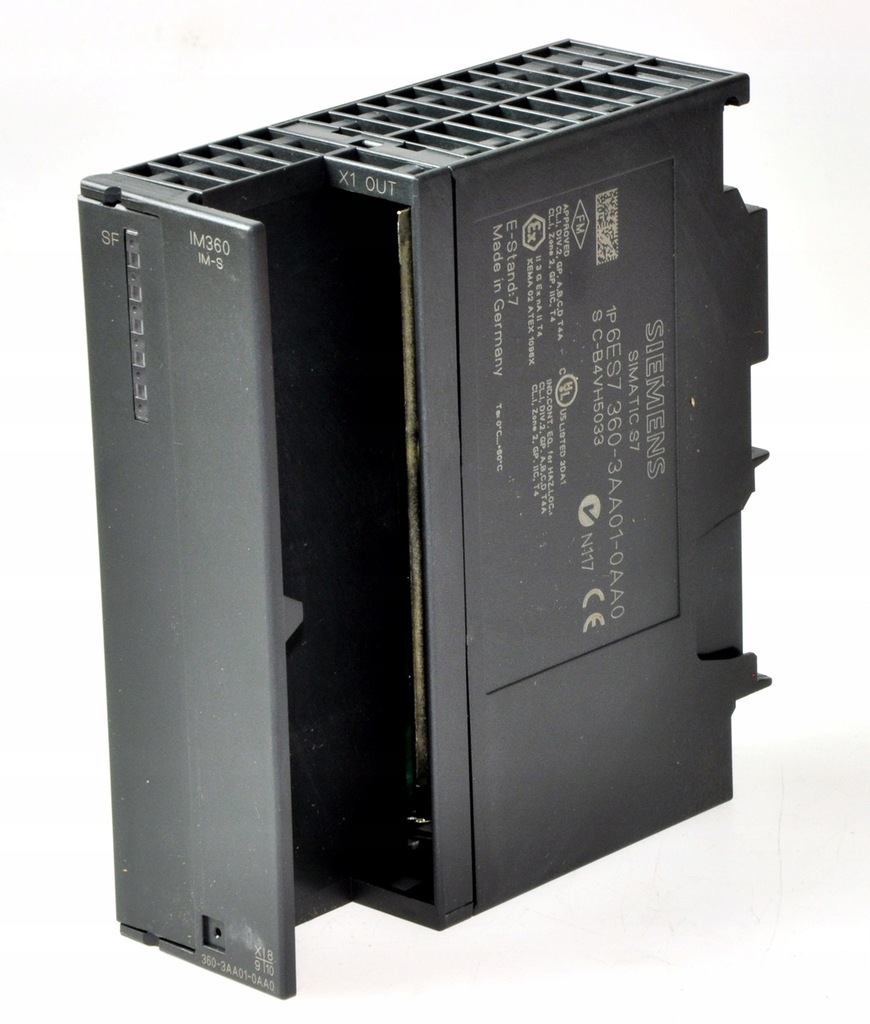

Интерфейсный модуль IM 360 (артикул 6ES7 360-3AA01-0AA0) от Siemens — это ключевой компонент для расширения стойки центрального контроллера в системе автоматизации SIMATIC S7-300. Он устанавливается в первую (нулевую) стойку и служит отправителем (мастером) для организации связи с дополнительными стоечными крейтами по специальной параллельной шине P-баса. Модуль позволяет создавать многостоечные конфигурации ПЛК S7-300, значительно увеличивая количество устанавливаемых модулей ввода-вывода и специальных функций.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Интерфейсный модуль для расширения стойки (Rack) ПЛК SIMATIC S7-300. Отправитель (Sender). |
| Основное назначение | • Расширение базовой конфигурации ПЛК S7-300 путем добавления до трех дополнительных крейтов (стоек) с модулями ввода-вывода. • Создание многостоечных систем для управления сложными технологическими процессами с большим количеством дискретных и аналоговых сигналов. • Организация параллельной высокоскоростной связи между крейтами по внутренней шине. |
| Принцип действия | Устанавливается в слот №3 нулевого (центрального) крейта S7-300. Через специальный симплексный кабель (шина P, поставляется отдельно) подключается к приемному модулю IM 361 в расширительной стойке. Обеспечивает передачу данных, адресов ввода-вывода и синхросигналов. |
| Количество подключаемых крейтов | До 3-х дополнительных крейтов (расширительных стоек). Каждая стойка должна содержать модуль-приемник IM 361. |
| Максимальное расстояние | До 10 метров между крейтами (при использовании штатных кабелей). |
| Скорость обмена | Высокая, синхронная с циклом ЦПУ. Обмен данными между стойками происходит практически без задержек. |
| Потребляемая мощность от шины S7-300 | 0.8 Вт (незначительное). |
| Напряжение питания | Получает питание от шины крейта S7-300 (5 В DC). |
| Индикация состояния | Светодиод ON (зеленый) — индикация наличия питания. |
