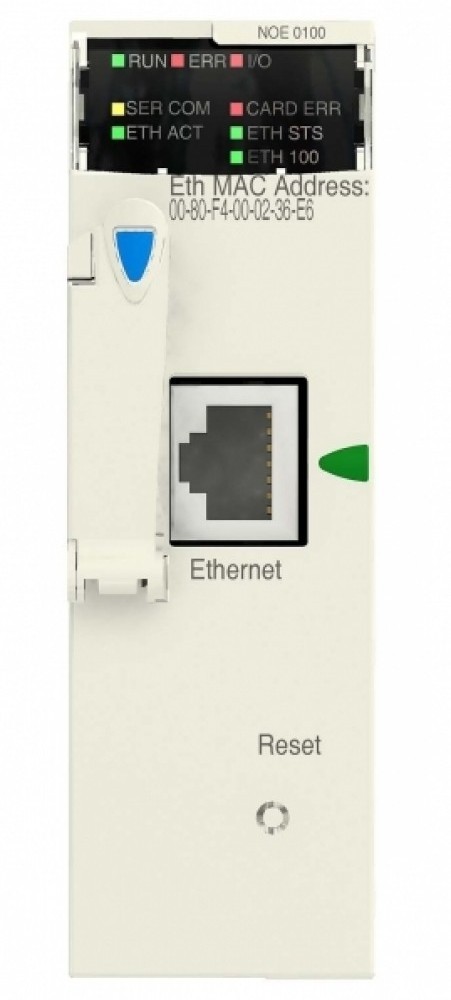

Модуль BMXNOE0100 — это коммуникационный сетевой интерфейс для программируемых логических контроллеров (ПЛК) серии Schneider Electric Modicon M340 (BMX P34). Он обеспечивает встраивание контроллера в промышленные сети Ethernet 10/100 Мбит/с, поддерживая протоколы Modbus TCP и Ethernet/IP для обмена данными, удаленного программирования, диагностики и интеграции в системы SCADA и АСУ ТП. Модуль оснащен одним автосогласующимся портом RJ-45.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Коммуникационный модуль (процессорная шина) для промышленной сети Ethernet. |
| Производитель и серия | Schneider Electric, серия Modicon M340 (платформа Unity). |
| Артикул / Модель | BMXNOE0100 (обозначение Schneider Electric). Также известен как NOE 0100. |
| Назначение | Обеспечение ПЛК Modicon M340 сетевыми функциями Ethernet для управления, мониторинга и программирования. |
| Сетевой интерфейс | 1 порт RJ-45, 10/100Base-TX, с автосогласованием (Auto-MDI/MDIX) и индикацией связи/активности. |
| Поддерживаемые протоколы | • Modbus TCP (клиент/сервер): Основной промышленный протокол для обмена данными. • Ethernet/IP (адаптер): Для интеграции в сети Rockwell Automation и другие системы, поддерживающие CIP. • HTTP/HTTPS: Для встроенного веб-сервера с диагностическими страницами. • FTP: Для обмена файлами. • SNMP: Для сетевого управления и мониторинга (V1/V3). • BootP, DHCP: Для автоматического получения IP-адреса. • NTP: Для синхронизации времени по сети. |
| Функции | • Удаленное программирование и отладка (через Unity Pro). • Обмен данными между ПЛК и другими устройствами по Modbus TCP/EtherNet/IP. • Создание распределенных систем ввода/вывода (удаленные станции). • Встроенный веб-сервер для диагностики состояния ПЛК и модулей ввода/вывода через браузер. • Маршрутизация между сетями (при использовании нескольких сетевых модулей). • Часы реального времени (RTC) с синхронизацией по NTP. |
| Количество подключений | До 32 одновременных TCP-соединений (как клиентских, так и серверных). |
| Интеграция с ПЛК | Устанавливается в стойку контроллера Modicon M340 (слот для специального коммуникационного модуля). Обмен данными с процессором по высокоскоростной внутренней шине. |
| Питание | От магистрали контроллера через заднюю шину. Напряжение: +5 В. |
| Программное обеспечение | Конфигурация и программирование осуществляются в среде Schneider Electric Unity Pro (версии XL или выше). |
| Индикация | Светодиоды: PWR (питание), RUN (работа/связь), ERR (ошибка), NET (сетевая активность), LNK/ACT (линк/активность порта). |
| Электромагнитная совместимость (EMC) | Соответствует промышленным стандартам, устойчив к помехам. |
| Рабочие условия | • Температура: 0…60 °C. • Степень защиты: IP20 (для монтажа внутри шкафа). • Влажность: 5…95% без конденсата. |
