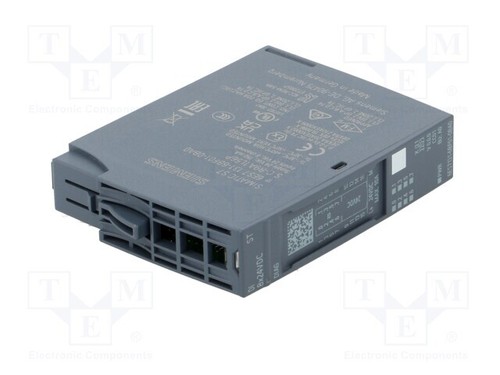

Модуль релейных выходов 6ES7132-6HD01-0BB1 — это компактный 4-канальный модуль для распределенной периферии SIMATIC ET 200SP, оснащенный мощными реле с перекидными контактами. Он предназначен для коммутации нагрузок переменного и постоянного тока (до 230 В AC / 24 В DC) и идеально подходит для управления исполнительными устройствами, требующими гальванической развязки и универсальности по напряжению, такими как контакторы, соленоидные клапаны, двигатели и цепи освещения.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модуль дискретных выходов с релейными контактами (Digital Relay Output Module) для распределенной системы ввода-вывода. |
| Система и производитель | SIMATIC ET 200SP, Siemens AG. |
| Количество каналов | 4 изолированных канала вывода. |
| Тип выходов | Электромеханические реле, перекидные контакты (Form C: NO+NC). |
| Коммутируемое напряжение и ток | • Напряжение: 24 В DC / 230 В AC. • Максимальный ток: 5 А на канал (при активной нагрузке, 30°C). • Суммарный ток модуля: до 20 А. |
| Ресурс реле (электрический) | • При номинальной нагрузке: ≥ 100 000 циклов переключения. • При малой нагрузке: ≥ 10 000 000 циклов. |
| Совместимость | Устанавливается на базовый модуль (BaseUnit) серии SIMATIC ET 200SP, например, BU15-P16+A0+2B или BU..-P16+A0+10D. |
| Степень защиты | IP20 (для установки в шкаф управления). |
| Диагностика | Диагностика на уровне модуля: светодиод SF (неисправность). Контроль целостности цепи через дополнительную логику в программе. |
| Индикация состояния | Зеленый светодиод (ON) на каждый канал, указывающий на состояние катушки реле. |
| Подключение | Через сменные передние соединители (AUC) или жесткое подключение к BaseUnit. Для силовых цепей используются отдельные клеммы. |
| Гальваническая развязка | Полная гальваническая развязка между цепью управления (логика 24 В DC) и силовыми контактами реле. |
| Параметрирование | Настройка в TIA Portal: поведение при замене модуля, STOP CPU и т.д. |
