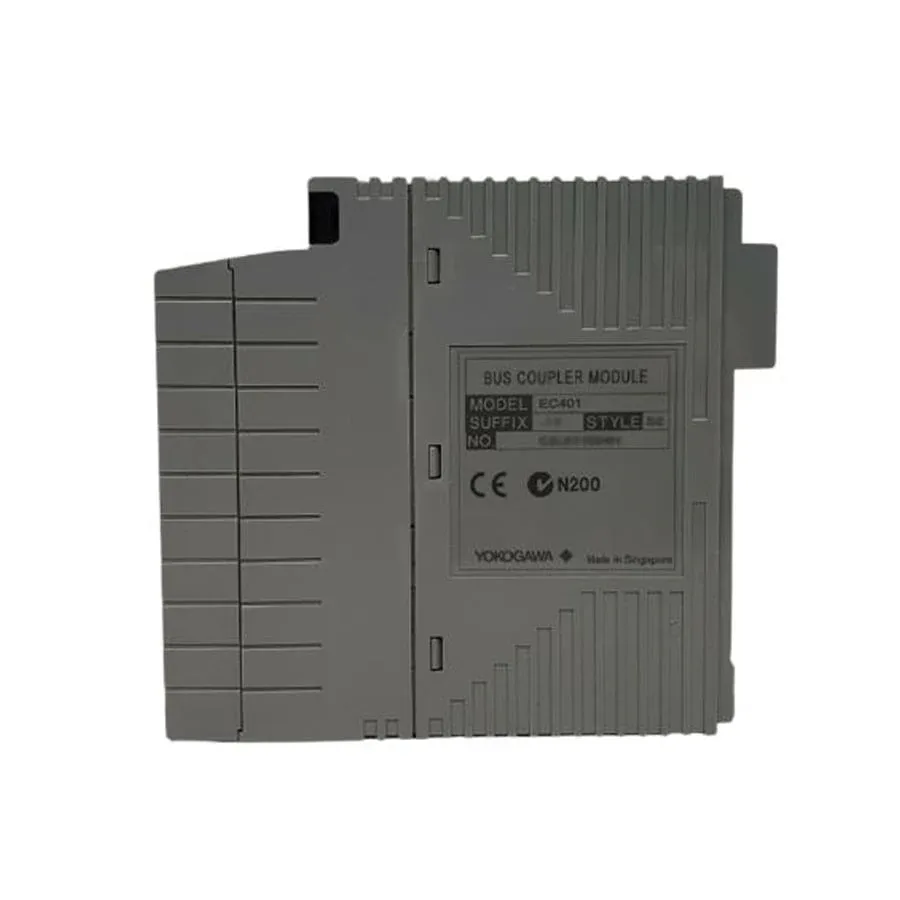

Модуль подключения шины Yokogawa EC401-50 S3 — это интерфейсный сетевой адаптер (Fieldbus Coupler), предназначенный для организации распределенного ввода-вывода в системах промышленной автоматизации на базе протокола EtherCAT. Он выступает в роли ведомого устройства (Slave) в сети EtherCAT и управляет локальной модульной шиной, к которой подключаются разнообразные цифровые и аналоговые модули ввода-вывода Yokogawa серии EJX. Модуль обеспечивает высокоскоростной обмен данными, точную синхронизацию и упрощает разводку сигналов в сложных распределенных системах управления.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Адаптер (купер) шины EtherCAT для модулей ввода-вывода. |
| Производитель | Yokogawa Electric Corporation. |
| Модель / Серия | EC401-50 S3 (EC401 – серия EtherCAT-адаптеров, 50 – исполнение, S3 – версия/ревизия). |
| Назначение | Организация удаленной станции ввода-вывода в сети EtherCAT. Преобразование циклических данных EtherCAT в сигналы для управления подключенными модулями I/O и обратно. |
| Сетевой протокол верхнего уровня | EtherCAT (Ethernet for Control Automation Technology), стандарт IEC 61158. |
| Физический интерфейс EtherCAT | 2 порта Ethernet 100BASE-TX, с разъемами RJ-45. Реализует сквозную (daisy-chain) топологию. |
| Локальная шина для модулей I/O | Собственная высокоскоростная параллельная шина для подключения модулей серии EJX (цифровые, аналоговые, специальные). |
| Максимальное количество модулей на шине | До 64 модуля (включая сам адаптер EC401). Общее ограничение определяется конфигурацией сети EtherCAT. |
| Типы подключаемых сигналов (через модули EJX) | • Дискретный ввод (DI): 24 В DC, сухие контакты, NAMUR. • Дискретный вывод (DO): 24 В DC (транзисторные), релейные. • Аналоговый ввод (AI): 4-20 мА, 0-10 В, термопары, RTD. • Аналоговый вывод (AO): 4-20 мА, 0-10 В. • Счетчики, модули RS-232/485/422. |
| Встроенная логика | Возможность простой обработки сигналов (фильтрация, масштабирование, аварийные значения) без программирования ПЛК. |
| Питание | • Питание модуля логики и сети: 24 В DC (±20%), через клеммные колодки. • Питание полевых устройств (Field): Отдельные шины 24 В DC, распределяемые на модули I/O. |
| Синхронизация | Поддержка распределенных часов (Distributed Clocks, DC) для точной временной синхронизации всех устройств в сети EtherCAT (доли микросекунд). |
| Индикация состояния | Светодиодные индикаторы: • PWR (питание), RUN (работа), ERR (ошибка). • L/A (активность канала EtherCAT). • Индикация для каждого порта EtherCAT (LINK/ACT). |
| Степень защиты | IP20 (для монтажа внутри шкафов управления). |
| Способ монтажа | Установка на DIN-рейку 35 мм. Модульная шина формируется путем бокового соединения модулей друг с другом. |
